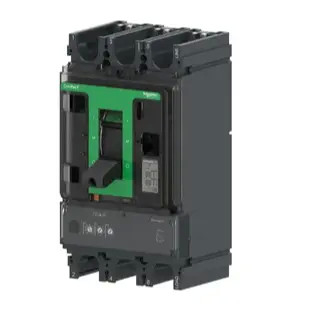

Αρχικό διακόπτη κυκλωμάτων Schneiders 400-630A θερμομαγνητικού τύπου

Compact NSX

Το εύρος ρεύματος σχήματος του ComPact NSX είναι από 100A έως 630A, και τα επίπεδα σπατάλης περιλαμβάνουν 36KA, 50KA, 70KA, 100KA και 150KA.περιστρεφόμενη λαβήΥπάρχουν πολλές επιλογές για μονάδες ταξιδιού, όπως TM, Mic2.2Μικρέ.3, κ.λπ., για την επίτευξη λειτουργιών όπως προστασία διανομής, προστασία κινητήρα, προστασία γεννήτριας, εφαρμογή 400Hz, διακόπτης φορτίου και σύστημα διπλής διακόπτη ισχύος.Οι μονάδες ταξιδιού τύπου Α ή Ε μπορούν να μετρήσουν διάφορες παραμέτρους ισχύος, η μονάδα απεικόνισης πόρτας ντουλάπις FDM121 μπορεί να εμφανίζει τις πληροφορίες που μετρούνται από όλες τις μονάδες κίνησης,και η μονάδα επικοινωνίας Modbus μπορεί να χρησιμοποιηθεί με BSCM (μονάδα ελέγχου κατάστασης διακόπτη κυκλωμάτων) και ηλεκτρική λειτουργία με λειτουργία επικοινωνίας για την επίτευξη τεσσάρων τηλεχειριζόμενων λειτουργιών.

Προδιαγραφές:

--- Ευέλικτη εγκατάσταση σε οποιαδήποτε θέση: κεντρική πίνακα ή τοίχος
--- ονομαστικό ρεύμα: 16 έως 630 A
---9 ικανότητες διακοπής για τους 2 μεγέθους διακόπτες:
- έως 250 A: 25, 36, 50, 70, 100, 150, 200 kA σε 415 V

- έως 630 A: 36, 50, 70, 100, 150, 200 kA σε 415 V

- και των δύο μεγεθών διακόπτες 75 και 100 kA σε ισχύ 690 V

---1, 2, 3 και 4 στύλοι διαθέσιμα
---Μεγάλη ποικιλία ηλεκτρονικών και θερμομαγνητικών προστατεύσεων
--- Προχωρημένη μονάδα ταξιδιού με ενσωματωμένη μέτρηση ισχύος: I, U, P, E, THD, f, CosPhi
--- Αντικατάστατες μονάδες για την αναβάθμιση του πάνελ σας με πιο έξυπνες λειτουργίες
--- Σύστημα ηλεκτρικής καλωδίωσης και εξαρτήματα επικοινωνίας
---Πολλές επιλογές για βοηθητικά και αξεσουάρ (εγκαταστάσιμα στο πεδίο)
---Ενσωματωμένη προστασία από διαρροές γης μέσω MicroLogic Vigi (διακόπτης διαρροής γης - ELCB)

400-630A Θερματικό μαγνητικό διακόπτη κυκλώματος με τυποποιημένη θήκηΠροδιαγραφές:

Διπλή περιστρεφόμενη δομή επαφής, μέγιστη διάσπαση Ics=100%Icu=150kA
Εξαιρετικές επιδόσεις περιορισμού ρεύματος και λειτουργία ενεργειακής εκτόξευσης, μειώνοντας τη βλάβη του ρεύματος σφάλματος στον ηλεκτρικό εξοπλισμό
ρεύμα καρέ: 400/630A
Κατηγοριοποιημένο ρεύμα (40°C): 400/500/600A
Δυναμικό διάσπασης: Ics=100%Icu=36/50/70/100/150kA
Η ονομαστική τάση Ue=690V
Η τάση μόνωσης Ui= 800V
Αριθμός πόλων: 3P3D/4P4D
Μονάδα εκτόξευσης: TMA
Ir=0,7-1 Σε ρυθμιζόμενο
Ii=4-10 Σε ρυθμιζόμενο

Εφαρμογές
Εξαιρετική επιλογή για όλες τις τυποποιημένες και ειδικές εφαρμογές, συμπεριλαμβανομένων:

Τυπικές εφαρμογές: βιομηχανίες, κτίρια, υποδομές
Ειδικές εφαρμογές που απαιτούν υψηλές επιδόσεις: θαλάσσια, εξόρυξη και επεξεργασία πετρελαίου και φυσικού αερίου, εξορυκτικές δραστηριότητες, παραγωγή μετάλλων και μετάλλων και κέντρα δεδομένων
Συστήματα μεταφοράς πηγών (TransferPact): τομέας υπηρεσιών (χειρουργεία νοσοκομείων, αίθουσες υπολογιστών), βιομηχανία (γραμμές συναρμολόγησης, μηχανές πλοίων κλπ.), υποδομές (διάδρομοι, σιδηρόδρομοι κλπ.)

Χαρακτηριστικό
Κατηγοριακό ρεύμα καρέ	100A, 160A, 250A, 400A, 630A, 800Α,1000A, 1250A, 1600A·
Τρέχοντες βαθμολογίες μονάδων ταξιδιού	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A·
Δυνατότητα διάσπασης	16, 25, 36, 50, 70, 100, 150, 200KA και Ics=100%Icu·
Τύπος μονάδας ταξιδιού	Θερμομαγνητικά, ηλεκτρονικά·
Τύπος προστασίας	Προστασία διανομής, προστασία από διαρροές, προστασία κινητήρα.
Μέθοδος εγκατάστασης	Τύπος σταθερό, τύπου Plug-in, τύπου αποσύρματος.
Τρόπος λειτουργίας	Επικοινωνία με το λαβή, περιστροφή του λαβή, επέκταση του χειριστή περιστροφής, Ηλεκτρικός μηχανισμός λειτουργίας, ικανότητα σπάσματος.
