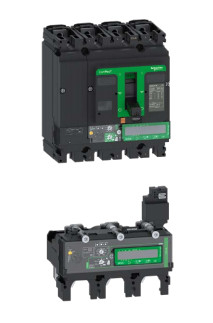

Schneiders Original MicroLogic 4.2/4.3/7.2E/7.3E & AL Βιομηχανικός διακόπτης κυκλωμάτων

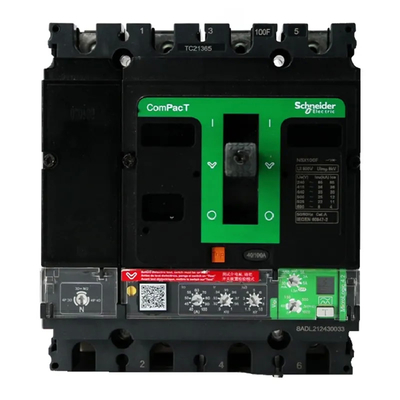

Compact NSX

Η σειρά ComPacT NSX διακόπτη κυκλώματος με τοποθεσία (MCCB) έχει σχεδιαστεί για τη βελτιστοποίηση του χώρου και της χωρητικότητας διάσπασης.

Προδιαγραφές:

--- Ευέλικτη εγκατάσταση σε οποιαδήποτε θέση: κεντρική πίνακα ή τοίχος
--- ονομαστικό ρεύμα: 16 έως 630 A
---9 ικανότητες διακοπής για τους 2 μεγέθους διακόπτες:
- έως 250 A: 25, 36, 50, 70, 100, 150, 200 kA σε 415 V

- έως 630 A: 36, 50, 70, 100, 150, 200 kA σε 415 V

- και των δύο μεγεθών διακόπτες 75 και 100 kA σε ισχύ 690 V

---1, 2, 3 και 4 στύλοι διαθέσιμα
---Μεγάλη ποικιλία ηλεκτρονικών και θερμομαγνητικών προστατεύσεων
--- Προχωρημένη μονάδα ταξιδιού με ενσωματωμένη μέτρηση ισχύος: I, U, P, E, THD, f, CosPhi
--- Αντικατάστατες μονάδες για την αναβάθμιση του πάνελ σας με πιο έξυπνες λειτουργίες
--- Σύστημα ηλεκτρικής καλωδίωσης και εξαρτήματα επικοινωνίας
---Πολλές επιλογές για βοηθητικά και αξεσουάρ (εγκαταστάσιμα στο πεδίο)
---Ενσωματωμένη προστασία από διαρροές γης μέσω MicroLogic Vigi (διακόπτης διαρροής γης - ELCB)

Συμπληρωμένος ηλεκτρονικός διακόπτης διαρροής
Μικρό μέγεθος, υψηλή απόδοση, ενσωματώνοντας την προστασία της διανομής και την προστασία από διαρροές
Ενσωματώνονται σε μία ηλεκτρονική μονάδα ταξιδιού
400-630A θερμικός μαγνητικός διακόπτης κυκλωμάτων με τυποποιημένη θήκη
Υψηλής τάσης θερμικός μαγνητικός διακόπτης, ευέλικτη και αξιόπιστη λύση προστασίας
Οικουμενικός ηλεκτρικός μηχανισμός λειτουργίας
Νέος σχεδιασμός, άμεση κίνηση, τροφοδοσία μεγάλης τάσης
Ηλεκτρονική μονάδα ταξιδιού MicroLogic 5B και πλήρης διακόπτης κυκλωμάτων
Πλήρης κάλυψη ρεύματος, πλήρης ρυθμιζόμενη παράμετρος, κάθε προστασία μπορεί να κλείσει
Προσύρματες βοηθητικές επαφές
Το ίδιο μέγεθος, δύο σετ ανεξάρτητων ξηρών επαφών, μπορούν να συνδεθούν σε διαφορετικές, δευτερογενείς τάσεις

Εφαρμογές
Εξαιρετική επιλογή για όλες τις τυποποιημένες και ειδικές εφαρμογές, συμπεριλαμβανομένων:

Τυπικές εφαρμογές: βιομηχανίες, κτίρια, υποδομές
Ειδικές εφαρμογές που απαιτούν υψηλές επιδόσεις: θαλάσσια, εξόρυξη και επεξεργασία πετρελαίου και φυσικού αερίου, εξορυκτικές δραστηριότητες, παραγωγή μετάλλων και μετάλλων και κέντρα δεδομένων
Συστήματα μεταφοράς πηγών (TransferPact): τομέας υπηρεσιών (χειρουργεία νοσοκομείων, αίθουσες υπολογιστών), βιομηχανία (γραμμές συναρμολόγησης, μηχανές πλοίων κλπ.), υποδομές (διάδρομοι, σιδηρόδρομοι κλπ.)

Χαρακτηριστικό
Κατηγοριακό ρεύμα καρέ	100A, 160A, 250A, 400A, 630A, 800Α,1000A, 1250A, 1600A·
Τρέχοντες βαθμολογίες μονάδων ταξιδιού	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A·
Δυνατότητα διάσπασης	16, 25, 36, 50, 70, 100, 150, 200KA και Ics=100%Icu·
Τύπος μονάδας ταξιδιού	Θερμομαγνητικά, ηλεκτρονικά·
Τύπος προστασίας	Προστασία διανομής, προστασία από διαρροές, προστασία κινητήρα.
Μέθοδος εγκατάστασης	Τύπος σταθερό, τύπου Plug-in, τύπου αποσύρματος.
Τρόπος λειτουργίας	Επικοινωνία με το λαβή, περιστροφή του λαβή, επέκταση του χειριστή περιστροφής, Ηλεκτρικός μηχανισμός λειτουργίας, ικανότητα σπάσματος.
