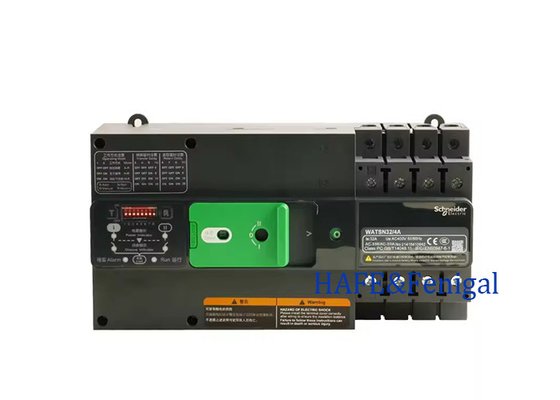

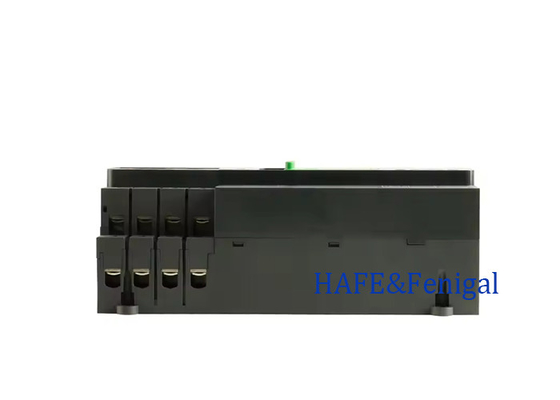

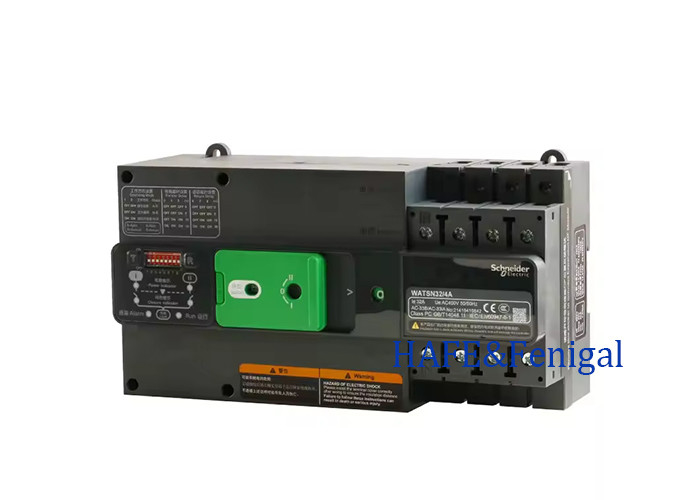

ΔΙΑΛΗΣΗ WATSN ΣΕΡΙΕΣ ΑΤΟΜΑΤΙΚΟΣ ΚΑΛΟΣ ΚΑΛΟΣ ΚΑΛΟΣ WATSN-100/32/4A NA00324 100A/160A/250A/630A
Τα οφέλη αυτής της νέας γενιάς του TransferPacT WATSN μπορούν να περιγραφούν ως "σκληρά και εξαιρετικά, με μεγάλες υποσχέσεις" με τα εξής λόγια:
Με μικρό σχήμα, το πλάτος του ντουλαπιού μπορεί να φτάσει τα 400 mm.
Τρεις θέσεις διέγερσης είναι ενσωματωμένες για να παρέχουν γρήγορη αλλαγή σε χιλιοστά του δευτερολέπτου.
Επεξεργασμένο: εξαιρετική απόδοση λόγω επαναλαμβανόμενης βελτίωσης: κατηγορία AC-33B, πλήρες φάσμα ρεύματος αντίστασης μικρής διάρκειας (Icw).
Ποιότητα: η ποιότητα και η ασφάλεια έρχονται πάντα πρώτα.
Οι πλήρεις ελεγκτές υποστηρίζουν το πρωτόκολλο επικοινωνίας Modbus για την πλήρη διασύνδεση.
Ποικιλομορφία: ανταποκρίνονται σε διαφορετικές ανάγκες - απλοί και πλήρεις έλεγχοι, πλήρης πιστοποίηση πολλαπλών συστημάτων.
Ευέλικτο: επιτρέπει ευέλικτη κατασκευή και επέκταση.
Προσαρμοσμένο: σχεδιασμένο για τις ανάγκες σας. Πλήρως εξοπλισμένο με το σύστημα ελέγχου TIDE 2.0 και την ενοποιημένη αρχιτεκτονική πλατφόρμας.
The new TransferPacT WATSN series automatic transfer switch is designed for switching between two power sources in a power supply and distribution system with a rated working voltage of AC 400V and below and a rated frequency of 50 or 60 Hz to ensure continuityΜε τις εξαιρετικές του επιδόσεις και την υψηλή ποιότητα, η συσκευή είναι πολύ αποτελεσματική.είναι ευρέως εφαρμόσιμο σε διάφορα περιβάλλοντα και ανταποκρίνεται σε κάθε πελάτη
Τάξη PC
• Εξοπλισμός διακόπτη μεταφοράς βασισμένος σε μηχανικές συσκευές διακόπτη, ο οποίος δεν χρειάζεται ηλεκτρική ενέργεια για να κρατήσει τις κύριες επαφές ανοικτές ή κλειστές και είναι ικανός να κατασκευάζει, να μεταφέρει, νακαι ρεύματα διάσπασης υπό κανονικές συνθήκες κυκλώματος, συμπεριλαμβανομένων των συνθηκών λειτουργικής υπερφόρτωσης, και δημιουργεί και αντέχει ρεύματα βραχυκυκλώματος.
Αποσπάσματα από την IEC60947-6-1
Ο διακόπτης αυτόματης μεταφοράς WATSN έχει σχεδιαστεί ειδικά σύμφωνα με τις τυποποιημένες απαιτήσεις για τη μεταφορά ισχύος.
Με άλλα λόγια, μπορεί να εγγυηθεί την ασφάλεια του ίδιου του διακόπτη, και δεν θα είναι
βλάβη λόγω βλάβης, όπως υπερφόρτωση ή βραχυκύκλωμα, διατηρώντας έτσι μια αξιόπιστη σύνδεση των κυκλωμάτων.
| Φρέμα |
100 |
160 |
250 |
630 |
| Διορισμένο ρεύμα λειτουργίας (A) Ie AC-33B |
63 |
160 |
250 |
630 |
| Αριθμός πόλων |
2,3,4 |
2,3,4 |
2,3,4 |
3,4 |
| Θέσεις λειτουργίας |
3 |
3 |
3 |
3 |
| Τύποι ελέγχου |
Α, Ρ |
Α, Ρ |
Α, Ρ |
Α, Ρ |
| Ηλεκτρικές ιδιότητες που καθορίζονται από την GB/T 14048.11 (IEC 60947-6-1) |
|
|
|
|
|
| Ονομαστική τάση μόνωσης (V) |
Χωρίς |
690 |
800 |
800 |
800 |
| Διορισμένη τάση αντίστασης έντασης (V) |
Ούμπε |
6000 |
8000 |
8000 |
8000 |
| Ονομαστική τάση λειτουργίας (V) |
Δελτίο ΕΚΑΧ |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
380-415V |
| Ονομαστική συχνότητα λειτουργίας (Hz) |
f |
50/60 |
50/60 |
50/60 |
50/60 |
| Διορισμένο βραχυπρόθεσμο ρεύμα αντοχής (kA/60ms) |
Δισκία |
5 |
10 |
10 |
12.6 |
| Δυναμικότητα ονομαστικής παραγωγής βραχυκυκλώματος (kA) |
Μικρόμετρο |
7.65 |
17 |
17.24 |
25.55 |
| Σημαντικό ισχύς (kA) |
Ιπίκ |
16.24 |
20.84 |
20.04 |
33.91 |
| Μηχανική αντοχή |
8000 |
10000 |
10000 |
10000 |
| Ηλεκτρική αντοχή |
6000 |
6000 |
6000 |
6000 |
| Εγκατάσταση και σύνδεση |
|
|
|
|
|
| Μέθοδος εγκατάστασης |
Σιδηρόδρομος/πλακέτα βάσης |
Σιδηρόδρομος/πλακέτα βάσης |
Πλάκα βάσης |
Πλάκα βάσης |
| Μέθοδος καλωδίωσης |
Καλώδιο |
Άλλες ράβδοι |
Άλλες ράβδοι |
Άλλες ράβδοι |
| Βοηθητική διάταξη |
|
|
|
|
|
| Ανεξαρτήτως κλειδαριού |
■ Επικοινωνία |
■ Επικοινωνία |
■ Επικοινωνία |
■ Επικοινωνία |
| Επαναφορά θέσης |
□ |
□ |
■ Επικοινωνία |
■ Επικοινωνία |
| Κάλυψη τερματικού |
□ |
□ |
- |
- |
| Σιδηροδρομική πόρπη |
□ |
□ |
- |
- |
| Κάλυψη μόνωσης τερματικών |
■ Επικοινωνία |
■ Επικοινωνία |
- |
- |
| Διαστασιοποιητική οθόνη διαστάσεων |
- |
- |
□ |
□ |
Σημειώσεις: ■ Πρότυπο □ Προαιρετικό (1)
Σημειώσεις:
Οι τύποι ελεγκτών περιλαμβάνουν: A - Τύπος Τελικού, B - Τύπου Βασικού, D - Τύπου Εξυπνού
Συνηθισμένο θερμικό ρεύμα: 32, 40, 63, 80, 100, 160, 250, 400, 630
Επιλέξιμος αριθμός πόλων: 3, 4 (όλες οι σειρές)
Ηλεκτρική διάταξη κατηγορία: PC - χωρίς προστασία από βραχυκύκλωμα και υπερφόρτωση
Τρόποι λειτουργίας: R - Αυτόματη αλλαγή και αυτόματη ανάκτηση, S - Αυτόματη αλλαγή χωρίς αυτόματη ανάκτηση, I - Αμοιβαία αναμονή
Πρόσθετες λειτουργίες: Σύνδεση προστασίας από πυρκαγιά X, σήμα ανατροφοδότησης F (σήμα ανατροφοδότησης θέσης), μονάδα παρακολούθησης ρεύματος I (διαθέσιμη μόνο για ελεγκτή τύπου D)
*: Για τους κινητήρες της σειράς INT, δεν είναι απαραίτητο να προστεθεί το κείμενο που σημειώνεται με "*" και το ακόλουθο ".".
**: Δύο μέθοδοι εγκατάστασης μπορούν να παρέχονται: τοποθέτηση σε συσκευή και τοποθέτηση σε πάνελ.
Παρακαλείστε να προσθέσετε σημείωση εάν απαιτείται εγκατάσταση πάνελ.
