Το MK-7 έχει σχεδιαστεί για:
• Παροχή υπερκαθαρού νερού για βιομηχανικές εφαρμογές, συμπεριλαμβανομένης της ενέργειας και της γενικής βιομηχανίας.
• Να παράγει συνεχώς νερό μικτής ποιότητας.
• Δεν απαιτείται καυστικό ή οξύ για την αναγέννηση της ρητίνης ανταλλαγής ιόντων εντός της στοίβας.
• Να είναι χωρίς διαρροές, εγγυημένα.
• Εξάλειψη της ένεσης άλμης και της επανακυκλοφορίας του συμπυκνώματος, απλοποιώντας τον σχεδιασμό του συστήματος.
Περιγραφή και χρήση

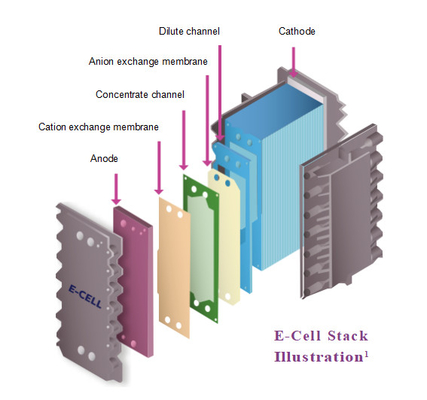

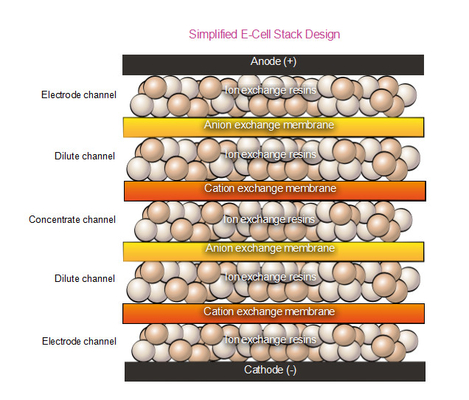

Τα MK-7 είναι ηλεκτροδειονιστικά συστήματα υψηλής ροής (EDI) που χρησιμοποιούν ηλεκτρικό ρεύμα για να αποϊονίσουν και να γυάλισαν το νερό που διαπερνάται από αντίστροφη όσμωση (RO).Το νερό του προϊόντος MK-7 είναι σε υπερκαθαρό επίπεδο που απαιτείται στις πιο απαιτητικές εφαρμογές σήμερα..
Τυπικές εφαρμογές
• Παραγωγή ενέργειας
• Γενική βιομηχανία
Ειδικές προδιαγραφές
| Κατασκευαστής |
Σουέζ |
| Σειρά |
Ηλεκτρονικό κύτταρο |
| Αριθμός μοντέλου |
ΜΚ-7 |
| Αριθμός τμήματος |
ΜΚ-7 |
| Εφαρμογές |
Τυπική απόδοση
Αντίσταση: > 16 MOhm-cm
Νάτριο: < 3 ppb
Απομάκρυνση πυριτίου (SiO2): έως 99% ή < 5 ppb
Απομάκρυνση βορίου: > 95%
Παράμετροι λειτουργίας
Ανακύκλωση: Μέχρι 97%
Συμπυκνωμένη ροή (έναντι ροής προϊόντος): Αντίστροφη ροή, σκληρότητα > 0,10 ppm ως CaCO3
Τεχνολογία:
Άμπερατζ: 0 ∙ 5.2 ADC
Πίεση εισόδου: 3,1·6,9 bar 45·100 psi
Κάτω πίεση: 1,4-2,8 bar 20-40 psi |
| Περιγραφή |
Ονομαστική ροή: 26 gpm (6,0 m3/h)
Πεδίο ροής: 18 34 gpm (4,2 7,8 m3/hr)
Μέγιστη ροή: 34 gpm |
| Βάρος αποστολής |
300 κιλά (137 κιλά) |
| Συνολικό μήκος |
26" (66 εκατοστά) |
| Συνολικό πλάτος |
30 εκατοστά |
| Συνολικό ύψος |
24" (61 εκατοστά) |

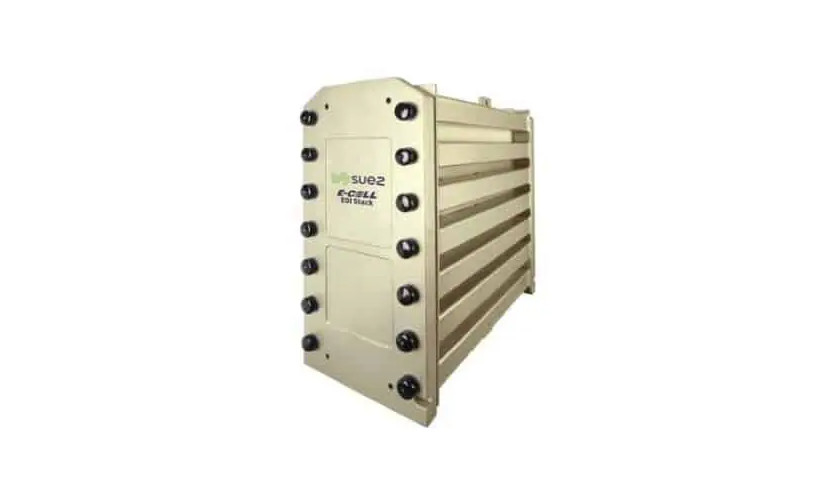

Στο ακόλουθο σχήμα εμφανίζονται οι GE, Suez και Veolia από αριστερά προς τα δεξιά (όλα το ίδιο προϊόν: MK-7 EDI Stack).
Τυπικές εφαρμογές
Το νερό του προϊόντος από το E-Cell MK-7 μπορεί να βασιστεί για να ανταποκριθεί στις πιο απαιτητικές εφαρμογές υδάτων υπερκαθαρότητας σήμερα, όπως:
- απομινεραλισμένο νερό τροφοδοσίας λέβητα για λέβητες υψηλής πίεσης σε εργοστάσια ηλεκτροπαραγωγής και άλλες βαριές βιομηχανικές εγκαταστάσεις.
- Υπερκαθαρό νερό για πλύσιμο ηλιακών συλλεκτών και άλλων μικροηλεκτρονικών συσκευών.
- Υπερκαθαρό νερό για ηλεκτρολύτη παραγωγής πράσινου υδρογόνου.
Διασφάλιση ποιότητας
- Σημειωμένο με CE, RoHS, CSA, και EAC.
- Κατασκευάζεται σε εγκατάσταση ISO 9001 και ISO 14001.
- Πιστοποιημένο από την UKCA.
- Τα E-Cell MK-7 Stacks είναι Halal πιστοποιημένα από το Ισλαμικό Συμβούλιο Τροφίμων και Διατροφής της Αμερικής (IFANCA®).
| Ηλεκτρονικό κύτταρο ΜΚ-7 ΣτάκερΠροδιαγραφές |
| Ονομαστικό Δίπλωμα |
7.0 m3/h (31 gpm) |
| Δίπλωμα Ποσοστό Πεδίο |
4.2 ️ 7.8 m3/h (18 Επικεφαλής 34 gpm) |
| Ναυτιλία Βάρος |
165 χιλιόγραμμο (364 (σε κιλά) |
|
Μέγεθος
(εύρος x ύψος x βάθος)
|
30 cm x 61 μm x 74 μm
12 x 24 ¢ x 30 ̇
|
| Προϊόν Νερό ΠοιότηταΣημείωση 1 |
| Εγγυήσεις Διαθέσιμο |
| Αντίσταση |
≥ 16 Μωμ...μm |
| Νάτριο |
≤ 3ppb |
| Σιδηροπυρίδιο (SiO2) |
Ως χαμηλά ως 5 ppb |
| Τυπικό Απομάκρυνση Αποτελεσματικότητα |
| Νάτριο |
≥ 990,9% αφαίρεση |
| Σιδηροπυρίδιο (SiO2) |
Σηκωθείτε. να 99% αφαίρεση |
| ΛειτουργίαΠαράμετροι |
| Ανάκαμψη |
Σηκωθείτε. να 97% |
| Τετάρτη |
0 ¢ 400 ΔΕΔ |
| Άμπερα |
0 ¢5.2 ΑΔΚ |
| Εισόδου Πίεση Σημείωση 2 |
≤ 6.9 μπαρ (100 σπι) |
| Πίεση Πέτα το. Σημείωση 3 |
2.4 ∙3.4 μπαρ (35 ̇50 σπι) |
| Τροφή Νερό Προδιαγραφές Σημείωση 4 |
|
Συνολικά εναλλάξιμα ανιόντα
(TEA ως CaCO3)Σημείωση 5
|
≤ 36 ppm
|
| Διοδηγικότητα Αντίστοιχο |
≤ 62μS/cm |
| Θερμοκρασία |
40,4 ̊40 ̊C (40 ̊104 ̊F) |
|
Συνολική σκληρότητα
(ως CaCO3)Σημείωση 6
|
≤ 1.0ppm |
| Σιλικόλη (SiO)2)Σημείωση 7 |
≤ 1.0ppm |
| Συνολικά Βιολογικά Καρβόνιο (TOC ως C) |
≤ 0.5ppm |
| ΣυνολικάΧλωρίνη |
≤ 0.05 ppm |
| Φε, Μν, H2S |
≤ 0.01 ppm |
| Βόριο Σημείωση 8 |
≤ 1.0ppm |
| pH |
4 να11 |
| Ελαιόλαδο &Λιπαρά |
Κανένα ανιχνεύσιμα |
| Σωματίδια Σημείωση 9 |
ΑΕδιεισδύουν |
| Οξείδωση Υπεύθυνοι |
Κανένα ανιχνεύσιμα |
| Χρώμα Σημείωση 10 |
≤ 5ΑΠΧΑ |
Σημειώσεις:
1Η πραγματική απόδοση μπορεί να διαφέρει ανάλογα με τις συνθήκες της τοποθεσίας.και εγγυήσεις απόδοσης πυριτίου που προσφέρονται για τις συνθήκες σχεδιασμούΓια να λάβετε βόριο ή άλλες εγγυήσεις, επικοινωνήστε με τη Veolia.
2Η πίεση εισόδου καθορίζεται από τις απαιτήσεις πίεσης προς τα κάτω για τις ροές προϊόντος και συμπυκνώματος, την επιλογή της λειτουργίας αντίστροφου ή συγχρονικού ρεύματος και την πτώση της πίεσης στο σωρό.
3. σε ονομαστική ροή και 25°C. Πρόγραμμα προβολής Winflows αναφοράς για την επαλήθευση των συνθηκών σχεδιασμού.
4. Ανατρέξτε στο λογισμικό προβολής Winflows και στο εγχειρίδιο ιδιοκτήτη E-Cell Stack για να επαληθεύσετε τις προδιαγραφές νερού τροφοδοσίας για τις συνθήκες σχεδιασμού.
5. TEA (ppm ως CaCO3) - Συνολικό εναλλάξιμο ανιόν, που αντιπροσωπεύει τη συγκέντρωση όλων των ανιόντων που υπάρχουν στο νερό τροφοδοσίας, συμπεριλαμβανομένων των συνεισφορών από OH-, CO2 και SiO2.Για να επιβεβαιωθεί ότι το νερό τροφοδοσίας TEA είναι αποδεκτό στις συγκεκριμένες εφαρμογές και συνθήκες λειτουργίας, πρέπει να χρησιμοποιούνται ροές αερίου.Η τιμή του πίνακα είναι η ελάχιστη ροή και η μέγιστη θερμοκρασία.
6Η επιτρεπόμενη σκληρότητα του νερού τροφοδοσίας μειώνεται σε 0,1 ppm ως CaCO3 σε λειτουργία συγχρονικής ροής.
7Το επιτρεπόμενο όριο πυριτίου μειώνεται πάνω από 5 m3/h. Το επιτρεπόμενο όριο πυριτίου μειώνεται σε 0,5 ppm με σκληρότητα νερού τροφοδοσίας πάνω από 0,5 ppm ως CaCO3.
8Το επίπεδο του βορίου στην τροφοδοσία περιορίζεται σε 0,3 ppm ως B κάθε φορά που υπάρχει απαίτηση εγγύησης πυριτίου ή απαίτηση εγγύησης αντοχής άνω των 10 MOhm-cm.καθώς τα υψηλότερα επίπεδα βορίου θα μπορούσαν να επηρεάσουν τις επιδόσειςΧωρίς αυτές τις απαιτήσεις, το όριο είναι 1,0 ppm βορίου.
9Αντίστροφη όσμωση (RO) ή ισοδύναμο νερό τροφοδοσίας: Το RO παρέχει νερό τροφοδοσίας EDI το οποίο είναι ουσιαστικά απαλλαγμένο από σωματίδια, κολλοειδή υλικά και οργανικές ουσίες υψηλού μοριακού βάρους,που μπορεί να μολύνει τα μέσα ανταλλαγής ιόντωνΗ ποιότητα διείσδυσης RO καθορίζεται, δεδομένου ότι οι στοίβες EDI περιέχουν συσκευασμένα στρώματα μέσου ανταλλαγής ιόντων που δεν μπορούν να υποβληθούν σε αντίστροφο πλύση/ευλύνσεις για την απομάκρυνση σωματιδίων.Συστήματα με ανοιχτό σύστημα μεταξύ συστήματος RO (ή άλλης πηγής) και E-Cell (π.χ.- δεξαμενή, ανθρακούχος) πρέπει να είναι εξοπλισμένα με φίλτρα αμέσως πριν από το E-Cell, για την προστασία του E-Cell από τη μόλυνση με σωματίδια.ένα απόλυτο φίλτρο 5 μm ή ένα ονομαστικό φίλτρο 1 μm είναι αποδεκτό.
10. APHA - χρωματικό πρότυπο/βαθμίδα που ονομάστηκε για την Αμερικανική Ένωση Δημόσιας Υγείας και ορίζεται από την ASTM D1209.
Για περισσότερα μοντέλα, κάντε κλικ:Το υλικό αυτό χρησιμοποιείται για την κατασκευή των ηλεκτρονικών συσσωρευτών.
Παραδείγματα απόδοσης της τεχνολογίας EDI ηλεκτρονικών κυψελών
Η τεχνολογία E-Cell EDI έχει εφαρμοστεί με επιτυχία σε διάφορες βιομηχανίες όπως η ενέργεια, το πετρέλαιο, τα χημικά, ο χάλυβας, τα φαρμακευτικά και τα ηλεκτρονικά.
Για τις περιπτώσεις εφαρμογής, κάντε κλικ στο:Η Επιτροπή εξέτασε αν οι εν λόγω ενισχύσεις μπορούν να χρησιμοποιηθούν για την κάλυψη των δαπανών που προκύπτουν από την ενίσχυση.
