Οι συστοιχίες ηλεκτροδιαιονισμού (EDI) E-Cell αποτελούν τον πυρήνα ενός πλήρως σχεδιασμένου συστήματος για την παραγωγή υπερκαθαρού και υψηλής καθαρότητας νερού.κατάλληλο για διάφορες βιομηχανίες όπως η παραγωγή ενέργειας, η κατασκευή ημιαγωγών, η παραγωγή ηλιακών πάνελ, η παραγωγή φαρμάκων και πολλές άλλες βαριές βιομηχανικές εγκαταστάσεις.Οι συστοιχίες E-Cell που αγοράζονται από τη Veolia χρησιμοποιούνται συνήθως από τους κατασκευαστές αρχικού εξοπλισμού (OEM) κατά την κατασκευή συστημάτων EDI για διαφορετικές εφαρμογές και δυνατότητες υπό την τεχνική καθοδήγηση της VeoliaΗ Veolia προσφέρει επίσης στο εμπόριο συσσωρευτές μέσω άλλων μέσων, μεταξύ άλλων απευθείας στους τελικούς χρήστες για την αντικατάσταση των συσσωρευτών EDI στα υπάρχοντα συστήματα τους.0 m3/h (31 gpm) νερό τροφοδοσίας λέβητα και τουρμπίνης για την παραγωγή ατμού ή τον έλεγχο των NOx στον τομέα της ενέργειας και της γενικής βιομηχανίας, καθώς και το νερό πλύσης για το βάψιμο.

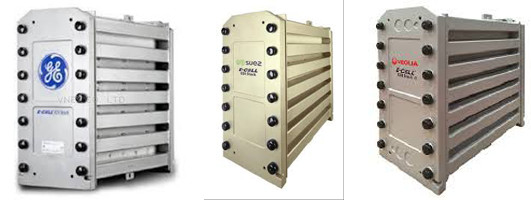

Στην παρακάτω εικόνα εμφανίζονται οι εταιρείες GE, Suez και Veolia από αριστερά προς τα δεξιά (όλα το ίδιο προϊόν: MK-7 EDI Stack).
Γενική περιγραφή

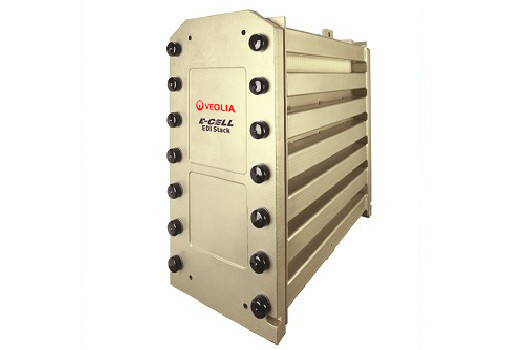

Το E-Cell MK-7 Stack, το οποίο αποτελεί μέρος της γραμμής προϊόντων ηλεκτροδιαιονισμού E-Cell, έχει σχεδιαστεί για: - να χρησιμοποιεί ηλεκτρικό ρεύμα για την παροχή υπερακαθαρμένου νερού για την παραγωγή ενέργειας,παραγωγή ηλιακών συλλεκτών- Παροχή υψηλής απόδοσης, που περιλαμβάνει τόσο τα υψηλότερα επίπεδα ποιότητας νερού προϊόντος όσο και τη χαμηλότερη κατανάλωση ενέργειας.- Ελαχιστοποίηση των απαιτήσεων καθαρισμού σε υψηλότερα επίπεδα σκληρότητας νερού τροφοδοσίας μέσω λειτουργίας ενάντια στο ρεύμα- Να είναι απαλλαγμένο από διαρροές, το οποίο εγγυάται η τυπική εγγύηση 3 ετών. - Να λειτουργεί συνεχώς και να μην απαιτεί καυστική ή οξύ για την αναγέννηση της ρητίνης ανταλλαγής ιόντων μέσα στη στοίβα.- Δεν απαιτεί ένεση σε άλμη ή επανακυκλοφορία του συμπυκνώματος.
Τυπικές εφαρμογές
Το νερό του προϊόντος από το E-Cell MK-7 μπορεί να βασιστεί για να ανταποκριθεί στις πιο απαιτητικές εφαρμογές υδάτων υπερκαθαρότητας σήμερα, όπως:- απομινεραλισμένο νερό τροφοδοσίας λέβητα για λέβητες υψηλής πίεσης σε εργοστάσια ηλεκτροπαραγωγής και άλλες βαριές βιομηχανικές εγκαταστάσεις- Υπερκαθαρό νερό για πλύσιμο ηλιακών συλλεκτών και άλλων μικροηλεκτρονικών συσκευών.
Διασφάλιση ποιότητας
- Σημειωμένο με CE, RoHS, CSA, και EAC. - Κατασκευασμένο σε μια εγκατάσταση ISO 9001 και ISO 14001. - Πιστοποιημένο με UKCA.- Τα E-Cell MK-7 είναι Halal πιστοποιημένα από το Ισλαμικό Συμβούλιο Τροφίμων και Διατροφής της Αμερικής (IFANCA®).
| Ηλεκτρονικό κύτταρο ΜΚ-7 ΣτάκερΠροδιαγραφές |
| Ονομαστικό Δίπλωμα |
7.0 m3/h (31 gpm) |
| Δίπλωμα Ποσοστό Πεδίο |
4.2 ️ 7.8 m3/h (18 Επικεφαλής 34 gpm) |
| Ναυτιλία Βάρος |
165 χιλιόγραμμο (364 (σε κιλά) |
|
Μέγεθος
(εύρος x ύψος x βάθος)
|
30 cm x 61 μm x 74 μm
12 x 24 ¢ x 30 ̇
|
| Προϊόν Νερό ΠοιότηταΣημείωση 1 |
| Εγγυήσεις Διαθέσιμο |
| Αντίσταση |
≥ 16 Μωμ...μm |
| Νάτριο |
≤ 3ppb |
| Σιδηροπυρίδιο (SiO2) |
Ως χαμηλά ως 5 ppb |
| Τυπικό Απομάκρυνση Αποτελεσματικότητα |
| Νάτριο |
≥ 990,9% αφαίρεση |
| Σιδηροπυρίδιο (SiO2) |
Σηκωθείτε. να 99% αφαίρεση |
| ΛειτουργίαΠαράμετροι |
| Ανάκαμψη |
Σηκωθείτε. να 97% |
| Τετάρτη |
0 ¢ 400 ΔΕΔ |
| Άμπερα |
0 ¢5.2 ΑΔΚ |
| Εισόδου Πίεση Σημείωση 2 |
≤ 6.9 μπαρ (100 σπι) |
| Πίεση Πέτα το. Σημείωση 3 |
2.4 ∙3.4 μπαρ (35 ̇50 σπι) |
| Τροφή Νερό Προδιαγραφές Σημείωση 4 |
|
Συνολικά ΑνταλλάξιμοΆνιονα
(TEA) ως CaCO3) Σημείωση 5
|
≤ 36 ppm
|
| Διοδηγικότητα Αντίστοιχο |
≤ 62μS/cm |
| Θερμοκρασία |
40,4 ̊40 ̊C (40 ̊104 ̊F) |
|
ΣυνολικάΣκληρότητα
(όπως CaCO3) Σημείωση 6
|
≤ 1.0ppm |
| Σιδηροπυρίδιο (SiO2) Σημείωση 7 |
≤ 1.0ppm |
| Συνολικά Βιολογικά Καρβόνιο (TOC ως C) |
≤ 0.5ppm |
| ΣυνολικάΧλωρίνη |
≤ 0.05 ppm |
| Φε, Μν, H2S |
≤ 0.01 ppm |
| Βόριο Σημείωση 8 |
≤ 1.0ppm |
| pH |
4 να11 |
| Ελαιόλαδο &Λιπαρά |
Κανένα ανιχνεύσιμα |
| Σωματίδια Σημείωση 9 |
ΑΕδιεισδύουν |
| Οξείδωση Υπεύθυνοι |
Κανένα ανιχνεύσιμα |
| Χρώμα Σημείωση 10 |
≤ 5ΑΠΧΑ |
Σημειώσεις:
1Η πραγματική απόδοση μπορεί να διαφέρει ανάλογα με τις συνθήκες της τοποθεσίας.και εγγυήσεις απόδοσης πυριτίου που προσφέρονται για τις συνθήκες σχεδιασμούΓια να λάβετε βόριο ή άλλες εγγυήσεις, επικοινωνήστε με τη Veolia.
2Η πίεση εισόδου καθορίζεται από τις απαιτήσεις πίεσης προς τα κάτω για τις ροές προϊόντος και συμπυκνώματος, την επιλογή της λειτουργίας αντίστροφου ή συγχρονικού ρεύματος και την πτώση της πίεσης στη στοίβα.
3. σε ονομαστική ροή και 25°C. Πρόγραμμα προβολής Winflows αναφοράς για την επαλήθευση των συνθηκών σχεδιασμού.
4. Ανατρέξτε στο λογισμικό προβολής Winflows και στο εγχειρίδιο ιδιοκτήτη E-Cell Stack για να επαληθεύσετε τις προδιαγραφές νερού τροφοδοσίας για τις συνθήκες σχεδιασμού.
5. TEA (ppm ως CaCO3) - Συνολικό εναλλάξιμο ανιόν, που αντιπροσωπεύει τη συγκέντρωση όλων των ανιόντων που υπάρχουν στο νερό τροφοδοσίας, συμπεριλαμβανομένων των συνεισφορών από OH-, CO2 και SiO2.Για να επιβεβαιωθεί ότι το νερό τροφοδοσίας TEA είναι αποδεκτό στις συγκεκριμένες εφαρμογές και συνθήκες λειτουργίας, πρέπει να χρησιμοποιούνται ροές αερίου.Η τιμή του πίνακα είναι η ελάχιστη ροή και η μέγιστη θερμοκρασία.
6Η επιτρεπόμενη σκληρότητα του νερού τροφοδοσίας μειώνεται σε 0,1 ppm ως CaCO3 σε λειτουργία συγχρονικής ροής.
7Το επιτρεπόμενο όριο πυριτίου μειώνεται πάνω από 5 m3/h. Το επιτρεπόμενο όριο πυριτίου μειώνεται σε 0,5 ppm με σκληρότητα νερού τροφοδοσίας πάνω από 0,5 ppm ως CaCO3.
8Το επίπεδο του βορίου στην τροφοδοσία περιορίζεται σε 0,3 ppm ως B κάθε φορά που υπάρχει απαίτηση εγγύησης πυριτίου ή απαίτηση εγγύησης αντοχής άνω των 10 MOhm-cm.καθώς τα υψηλότερα επίπεδα βορίου θα μπορούσαν να επηρεάσουν τις επιδόσειςΧωρίς αυτές τις απαιτήσεις, το όριο είναι 1,0 ppm βορίου.
9Αντίστροφη όσμωση (RO) ή ισοδύναμο νερό τροφοδοσίας: Το RO παρέχει νερό τροφοδοσίας EDI το οποίο είναι ουσιαστικά απαλλαγμένο από σωματίδια, κολλοειδή υλικά και οργανικές ουσίες υψηλού μοριακού βάρους,που μπορεί να μολύνει τα μέσα ανταλλαγής ιόντωνΗ ποιότητα διείσδυσης RO καθορίζεται, δεδομένου ότι οι στοίβες EDI περιέχουν συσκευασμένα στρώματα μέσου ανταλλαγής ιόντων που δεν μπορούν να υποβληθούν σε αντίστροφο πλύση/ευλύνσεις για την αφαίρεση σωματιδίων.Συστήματα με ανοιχτό σύστημα μεταξύ συστήματος RO (ή άλλης πηγής) και E-Cell (π.χ.- δεξαμενή, ανθρακούχος) πρέπει να είναι εξοπλισμένα με φίλτρα αμέσως πριν από το E-Cell, για την προστασία του E-Cell από τη μόλυνση με σωματίδια.ένα απόλυτο φίλτρο 5 μm ή ένα ονομαστικό φίλτρο 1 μm είναι αποδεκτό.
10. APHA - χρωματικό πρότυπο/βαθμίδα που ονομάστηκε για την Αμερικανική Ένωση Δημόσιας Υγείας και ορίζεται από την ASTM D1209.
Οι παρακάτω είναι οι ενότητες EDI της Veolia
Παραδείγματα απόδοσης της τεχνολογίας EDI ηλεκτρονικών κυψελών
Η τεχνολογία E-Cell EDI έχει εφαρμοστεί με επιτυχία σε διάφορες βιομηχανίες όπως η ενέργεια, το πετρέλαιο, τα χημικά, ο χάλυβας, τα φαρμακευτικά και τα ηλεκτρονικά.
