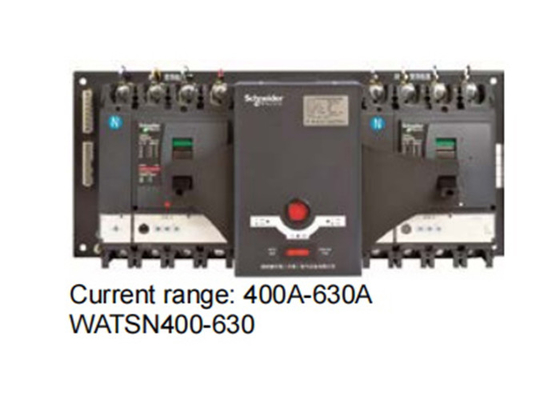

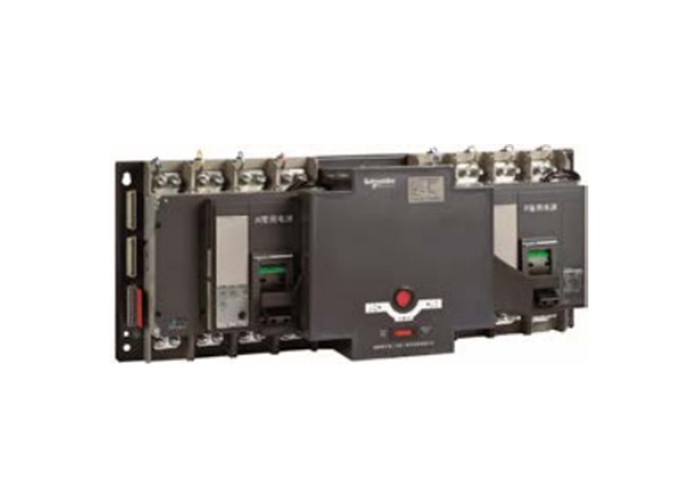

Κατηγορία CB Αυτοματοποιημένος διακόπτης μεταφοράς με απελευθέρωση υπερεύματος και ονομαστικό ρεύμα WATSN-800
Τάξη CB
ΑΤΣΕ με απελευθέρωση υπερεύματος
Η κύρια επαφή του μπορεί να κλείσει και να χρησιμοποιηθεί για να σπάσει το ρεύμα βραχυκυκλώματος
Ο διακόπτης αυτόματης μεταφοράς της σειράς WATSN είναι διακόπτης αυτόματης μεταφοράς κλάσης CB εάν:
Με επιλεκτική λειτουργία, η συσκευή μπορεί να χρησιμοποιεί ένα διακόπτη κυκλώματος με απελευθέρωση υπερστροφής ως κινητήρα.
προστατευτική λειτουργία, μπορεί να παρέχει προστασία από βραχυκύκλωμα και υπερφόρτωση για
Η ικανότητά του για κατασκευή και σπάσιμο είναι σημαντική.
υψηλότερα από άλλα στοιχεία όπως οι επαγγελλόμενοι και οι ρελέ.
Πρότυπο και προδιαγραφή Ηλεκτρικά χαρακτηριστικά που καθορίζονται σύμφωνα με την ΕΟΚ
60947-6-1 και GB14048.11 |
WATSN-800 |
WATSN-1000 |
WATSN-1250 |
WATSN-1600 |
| Αριθμός πόλων |
34 |
3,4 |
34 |
34 |
| Ελεγκτής |
| Τύπος Α |
■ Επικοινωνία |
■ Επικοινωνία |
■ Επικοινωνία |
■ Επικοινωνία |
| Τύπος Β |
|
■ Επικοινωνία |
■ Επικοινωνία |
■ Επικοινωνία |
| Τύπος D |
|
|
|
|
| Συστατικό ενεργοποίησης |
ΝΔ-Ν,ΝΔ-Χ |
|
|
|
| Κατηγοριοποιημένο ρεύμα (A) |
Μέσα |
|
800 |
1000 |
1250 |
1600 |
| Ονομαστική τάση μόνωσης V) |
Χωρίς |
|
800 |
800 |
800 |
800 |
| Καθορισμένη τάση αντίστασης έντασης (kV) |
ΟΝΕ |
|
8 |
8 |
8 |
8 |
| Ονομαστικός όγκος λειτουργίας (V) |
Επικεφαλής |
AC50Hz |
415 |
415 |
415 |
415 |
| Τελική ικανότητα σπάσματος |
ΙΚΥ |
AC50Hz |
220/240V |
50/70 |
50/70 |
50/70 |
50/70 |
| (αποτελεσματική τιμή kA) |
380/415V |
50/70 |
50/70 |
50/70 |
50/70 |
| Δυνατότητα διάσπασης λειτουργίας |
Επενδύσεις |
(% 1cu) |
75% |
75% |
75% |
75% |
| Λειτουργία απομόνωσης |
■ Επικοινωνία |
■ Επικοινωνία |
■ Επικοινωνία |
■ Επικοινωνία |
| Μηχανική αντοχή |
(α) |
|
10000 |
10000 |
10000 |
10000 |
| Ηλεκτρική αντοχή |
(α) |
AC50Hz 440V-Εντός |
5000 |
5000 |
4000 |
2000 |
| Ελάχιστος χρόνος μεταφοράς επαφής |
(**) |
S |
2.5 |
2.5 |
2.5 |
2.5 |
| Προστασία και μέτρηση |
|
|
|
|
| Αντικατάστατη μονάδα ελέγχου |
Κοινή έκδοση (πρότυπο) |
|
Μικ 2.0 |
Μικ 2.0 |
Μικ 2.0 |
Μικ 2.0 |
| |
Κοινή έκδοση (πρότυπο) |
|
Μικ 5.0 |
Μικ 5.0 |
Μικ 5.0 |
Μικ 5.0 |
| Εγκατάσταση και σύνδεση |
| Εγκατάσταση / εμπρόσθια σύνδεση πάνελ |
(***) |
|
|
|
■ Επικοινωνία |
■ Επικοινωνία |
■ Επικοινωνία |
| Βοηθητική συσκευή παρακολούθησης και ένδειξης |
| Σήμα ανατροφοδότησης θέσης |
|
■ Επικοινωνία |
■ Επικοινωνία |
■ Επικοινωνία |
| Λειτουργία σύνδεσης πυρασφάλειας |
|
■ Επικοινωνία |
■ Επικοινωνία |
■ Επικοινωνία |
| Σήμα αναδρομής συναγερμού |
|
■ Επικοινωνία |
■ Επικοινωνία |
■ Επικοινωνία |
Ευρεία εφαρμογή
● Χρησιμοποιείται σε συστήματα AC220V και AC380V
● Τρεις λειτουργικές λειτουργίες διαμορφώσιμες στο εργοτάξιο: αυτόματη αλλαγή και αυτόματη
ανάκτηση, αυτόματη αλλαγή χωρίς αυτόματη ανάκτηση και αμοιβαία αναμονή.
● Μπορεί εύκολα να συνδεθεί με έξυπνο σύστημα παρακολούθησης
Προϊόν υψηλών επιδόσεων
● Υψηλή ικανότητα σπάσματος (κατηγορία CB)
● Η ικανότητα διάσπασης λειτουργίας είναι ίση με το 100% της τελικής ικανότητας διάσπασης (κλάση
CB)
● Παρέχει υψηλή ικανότητα περιορισμού ρεύματος και συνολική οικονομική επιλεκτικότητα (κλάση CB)
● Παρέχει υψηλή ικανότητα παραγωγής βραχυκυκλώματος και ονομαστική ικανότητα αντοχής βραχυπρόθεσμου χρόνου
(κατηγορία PC)
Εύκολη σύνδεση και εγκατάσταση
● Χωρίς να χρειάζεται να υποχωρήσει τόσο στην οριζόντια όσο και στην κάθετη εγκατάσταση
● Δεν χρειάζεται να μειωθεί η τιμή για τις χαμηλότερες εισερχόμενες γραμμές
Μεγαλύτερη αξιοπιστία
● Προειδοποιητικό για λάθος ουδέτερη σύνδεση
● Αυτόματη διακοπή σήματος σε περίπτωση αποτυχημένης μεταφοράς
Έξυπνη επικοινωνία
● RS485 διεπαφή επικοινωνίας και πρωτόκολλο επικοινωνίας Modbus-RTU
● Παρέχει τέσσερις τηλεχειριζόμενες λειτουργίες όπως τηλεχειρισμός, τηλεμετρία, τηλεέλεγχος και
Τελερέγκ
Σημειώσεις:
Οι τύποι ελεγκτών περιλαμβάνουν: A - Τύπος τερματικού συστήματος, B - Τύπος βασικού συστήματος, D - Τύπος έξυπνου συστήματος.
Επίπεδα ρεύματος σχήματος: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Κατηγοριοποιημένο ρεύμα: Ανάλογα με τα διαφορετικά επίπεδα καρέ, η απελευθέρωση επιλέγεται από τον χρήστη (καθώς γίνεται αναφορά στο δείγμα διακόπτη NSX/NS)
Επιλέξιμος αριθμός πόλων: 2 (μόνο για σειρά iC65), 3, 4 (όλες οι σειρές)
Ηλεκτρική συσκευή κλάση: CB - με προστασία από βραχυκύκλωμα και υπερφόρτωση
Τρόποι λειτουργίας: R - Αυτόματη αλλαγή και αυτόματη ανάκτηση, S - Αυτόματη αλλαγή χωρίς αυτόματη ανάκτηση, I - Αμοιβαία αναμονή
Πρόσθετες λειτουργίες: σύνδεση προστασίας κατά της πυρκαγιάς X· σήμα ανατροφοδότησης F· μονάδα παρακολούθησης ρεύματος I (διαθέσιμη μόνο για ελεγκτή τύπου D)
Απελευθέρωση κατηγορίας CB. Απελευθέρωση με διαφορετικό εύρος προστασίας μπορεί να επιλεγεί με βάση τις ανάγκες του χρήστη.
*: Δύο μέθοδοι εγκατάστασης μπορούν να παρέχονται: εγκατάσταση σε συσκευή και εγκατάσταση σε πάνελ.
Παρακαλούμε προσθέστε μια σημείωση εάν απαιτείται εγκατάσταση πάνελ. τα προϊόντα iC65 δεν υποστηρίζουν
ελεγκτές που τοποθετούνται σε πάνελ.
**: F- λειτουργία σήματος ανατροφοδότησης (συμπεριλαμβανομένης της ανατροφοδότησης θέσης και της ανατροφοδότησης συναγερμού, παρακαλούμε προσθέστε επεξηγηματικό κείμενο, εάν είναι απαραίτητο).Τα προϊόντα της σειράς 800-1600A περιλαμβάνουν μια ομάδα ανατροφοδότησης θέσης και μια ομάδα ανατροφοδότησης συναγερμού ως τυποποιημέναΓια τα προϊόντα 63A και χαμηλότερου ρεύματος, είναι διαθέσιμη μόνο μια ομάδα ανατροφοδότησης θέσης.
