Βιομηχανική μονάδα οσμωτικής αντίστροφης οσμωσίας EDI Υπερκαθαρό εξοπλισμό επεξεργασίας νερού Μηχανή συστήματος E-Cell-3X
Η EDI χρησιμοποιεί τόσο την παραδοσιακή ρητίνη ανταλλαγής ιόντων όσο και την μεμβράνη ανταλλαγής ιόντων για την αφαίρεση των ρυπαντών, συμπεριλαμβανομένων εκείνων που δεν φορτίζονται ή φορτίζονται ελαφρώς στο νερό τροφοδότησης, όπως το πυριτικό άλας και το βόριο.Το μεγαλύτερο πλεονέκτημα έγκειται στο γεγονός ότι η τεχνολογία EDI χρησιμοποιεί συνεχές ρεύμα για να απομακρύνει τους ρύπους από το νερό τροφοδοσίας και μέσω των μεμβρανών ανταλλαγής ιόντων στα κανάλια συγκέντρωσηςΤο συνεχές ρεύμα διαχωρίζει επίσης το νερό σε ιόντα υδρογόνου και υδροξυλίου που λειτουργούν ως συνεχείς αντιδραστήρες αναγέννησης, έτσι ώστε να μην συσσωρεύονται ρύποι στην ρητίνη ανταλλαγής ιόντων.Το EDI μπορεί συνεχώς και προβλέψιμα να παράγει νερό υψηλής καθαρότητας και υπερκαθαρότητας με ίση ή καλύτερη ποιότητα από το μείγμα ανταλλαγής ιόντων.
Το E-Cell*-3X έχει σχεδιαστεί για:
Ι Παροχή υπερακαθαρμένου νερού για βιομηχανικές εφαρμογές, συμπεριλαμβανομένης της ενέργειας, των ημιαγωγών και της γενικής βιομηχανίας.
Πραγματοποιείται συνεχής παραγωγή υδάτων ποιότητας μικτού στρώματος.
Ι Δεν απαιτείται καυστικό ή οξύ για την αναγέννηση της ρητίνης ανταλλαγής ιόντων εντός της στοίβας.
Θα είμαι απαλλαγμένη από διαρροές, εγγυημένη.
Ι Εξάλειψη της ένεσης άλμης και της ανακύκλωσης του συμπυκνώματος, απλοποιώντας τον σχεδιασμό του συστήματος.
Τυπικές εφαρμογές
Ι Μικροηλεκτρονική
Ι Παραγωγή ενέργειας (NOx, τροφοδοσία λέβητα)
Γενική βιομηχανία

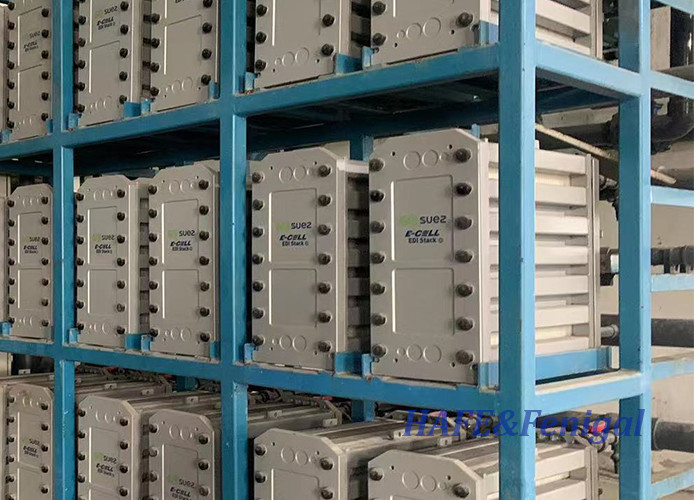

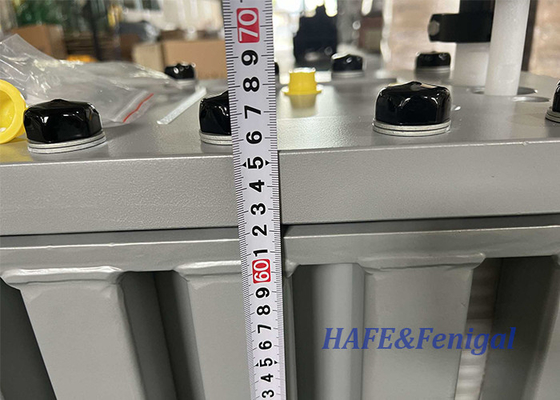

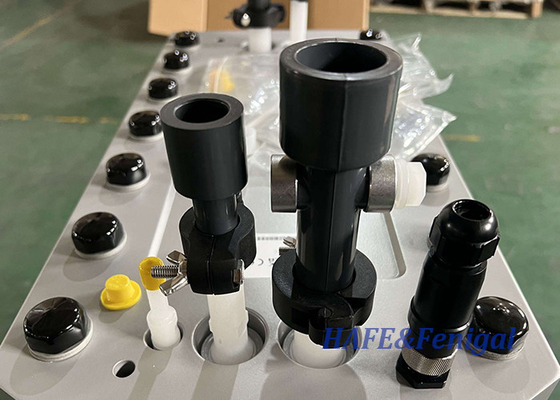

Ηλεκτρονικό κύτταρο*-3X, από 1 έως 12 στοίβες
Χαρακτηριστικά του βασικού συστήματος
Ι ECell3X Συστήματα με 1 έως 12 στοίβες για εμβέλεια ροής από 15 ¢ 336 gpm (3,4 - 76,3 m3/h)
Διορθωτής συμβατός με 400VAC & 50Hz ή 460VAC & 60Hz
Ιδιωτική παρακολούθηση ρεύματος στοίβας
Πληροφορίες σχετικά με τα συστήματα υποστήριξης
Επιλογές Συστήματος
Ο Allen Bradley Micrologix PLC με Ethernet
n Περιλαμβάνει το Veolia 6 Color QuickPanel View HMI
l NEMA 4 Τερματικό κουτί - αφαίρεση του PLC & HMI και όλη η καλωδίωση που τερματίζεται στο τερματικό κουτί
Ι τυποποιημένη οργάνωση
n Burkert αισθητήρες ροής πλεοναστικής τροχιάς στο αραιωμένο, συμπυκνωμένο και ηλεκτροδίνη έξοδο
n Μεταγωγείς πίεσης Burkert σε όλα τα ρεύματα
n Αναλυτής αγωγιμότητας Burkert και αισθητήρας στην έξοδο αραιώσεως
Πρωταθλήματα οργάνων
n Διαβιβαστές ροής δίνης Rosemount στην έξοδο αραιωμένου και συμπυκνωμένου υλικού
n Burkert αισθητήρας ροής τροχιάς σπαθίματος στην έξοδο ηλεκτροδίου
n Μεταγωγείς πίεσης Burkert σε όλα τα ρεύματα
n Αναλυτής και αισθητήρας αγωγιμότητας Rosemount στο διάταξη εξόδου
Πλήρης απομόνωση
Τυποποιημένη συσκευή: Burkert
Πρωταθλήτρια οργάνωση: Rosemount
Πλαίσια μετατροπής ANSI σε DIN
| Απαιτήσεις ύδατος τροφής |
| Συνολικά εναλλάξιμα ανιόντα |
< 25,0 ppm |
| (ως CaCO3) (TEA) Συμπεριλαμβανομένου του CO2 όπως υπολογίζεται με ECalc pH |
4 ¢ 11 |
| Σκληρότητα |
< 1,0 ppm (ως CaCO3) |
| Σιλικόζη (αντιδραστική) |
< 1,0 ppm |
| ΣΔΙ (15 λεπτά) |
< 1 |
| ΤΟΚ |
< 0,5 ppm |
| Συνολικό χλώριο |
< 0,05 ppm |
| Fe, Mn, H2S |
< 0,01 ppm |
| Παράμετροι λειτουργίας |
| Ποιότητα προϊόντος εξόδου (αραίωσης) |
> 16 MOhm-cm |
| Εγγύηση για τα προϊόντα πυριτίου |
Μέχρι < 5 ppm |
| Ανάκαμψη |
Μέχρι 95% |
| Θερμοκρασία |
40 έως 104oF (4,4 έως 40oC) |
| Πίεση τροφοδοσίας |
60 έως 100 psi (4,1 έως 6,9 bar) |
| Αραίωση της πτώσης πίεσης |
20 έως 40 psi (1,4 έως 2,8 bar) |
| Τεχνολογία |
460VAC 60Hz, 400VAC 50Hz |
| Υλικό κατασκευής και βαθμολογίες |
| Ζυγισμένο πλαίσιο |
Χάλυβα από άνθρακα |
| Διοχέτευση αραιωμένων σωλήνων |
Σ. 80 PVC |
| Στρώσεις πυκνότητας |
Σ. 80 PVC |
| Άλλες συσκευές |
ΑΝΣΙ |
| Διορθωτής |
NEMA 4 |
| Πίνακας ελέγχου |
NEMA 4 |
| Δύναμη πίνακα ελέγχου |
24VDC |
Σημειώσεις:
1Η πραγματική απόδοση μπορεί να διαφέρει ανάλογα με τις συνθήκες της τοποθεσίας.και εγγυήσεις απόδοσης πυριτίου που προσφέρονται για τις συνθήκες σχεδιασμούΓια να λάβετε βόριο ή άλλες εγγυήσεις, επικοινωνήστε με τη Veolia.
2Η πίεση εισόδου καθορίζεται από τις απαιτήσεις πίεσης προς τα κάτω για τις ροές προϊόντος και συμπυκνώματος, την επιλογή της λειτουργίας αντίστροφου ή συγχρονικού ρεύματος και την πτώση της πίεσης στη στοίβα.
3. σε ονομαστική ροή και 25°C. Πρόγραμμα προβολής Winflows αναφοράς για την επαλήθευση των συνθηκών σχεδιασμού.
4. Ανατρέξτε στο λογισμικό προβολής Winflows και στο εγχειρίδιο ιδιοκτήτη E-Cell Stack για να επαληθεύσετε τις προδιαγραφές νερού τροφοδοσίας για τις συνθήκες σχεδιασμού.
5. TEA (ppm ως CaCO3) - Συνολικό εναλλάξιμο ανιόν, που αντιπροσωπεύει τη συγκέντρωση όλων των ανιόντων που υπάρχουν στο νερό τροφοδοσίας, συμπεριλαμβανομένων των συνεισφορών από OH-, CO2 και SiO2.Για να επιβεβαιωθεί ότι το νερό τροφοδοσίας TEA είναι αποδεκτό στις συγκεκριμένες εφαρμογές και συνθήκες λειτουργίας, πρέπει να χρησιμοποιούνται ροές αερίου.Η τιμή του πίνακα είναι η ελάχιστη ροή και η μέγιστη θερμοκρασία.
6Η επιτρεπόμενη σκληρότητα του νερού τροφοδοσίας μειώνεται σε 0,1 ppm ως CaCO3 σε λειτουργία συγχρονικής ροής.
7Το επιτρεπόμενο όριο πυριτίου μειώνεται πάνω από την ονομαστική ροή.
8Το επίπεδο του βορίου στην τροφοδοσία περιορίζεται σε 0,3 ppm ως B κάθε φορά που υπάρχει απαίτηση εγγύησης πυριτίου ή απαίτηση εγγύησης αντοχής άνω των 10 MOhm-cm.καθώς τα υψηλότερα επίπεδα βορίου θα μπορούσαν να επηρεάσουν τις επιδόσειςΧωρίς αυτές τις απαιτήσεις, το όριο είναι 1,0 ppm βορίου.
9Αντίστροφη όσμωση (RO) ή ισοδύναμο νερό τροφοδοσίας: το RO παρέχει νερό τροφοδοσίας EDI το οποίο είναι ουσιαστικά απαλλαγμένο από σωματίδια, κολλοειδή υλικά και οργανικές ουσίες υψηλού μοριακού βάρους,που μπορεί να μολύνει τα μέσα ανταλλαγής ιόντωνΗ ποιότητα διείσδυσης RO καθορίζεται, δεδομένου ότι οι στοίβες EDI περιέχουν συσκευασμένα στρώματα μέσου ανταλλαγής ιόντων που δεν μπορούν να υποβληθούν σε αντίστροφο πλύση/ευλύνσεις για την αφαίρεση σωματιδίων.Συστήματα με ανοικτό σύστημα μεταξύ συστήματος RO (ή άλλης πηγής) και E-Cell (π.χ.- δεξαμενή, ανθρακούχος) πρέπει να είναι εξοπλισμένα με φίλτρα αμέσως πριν από το E-Cell, για την προστασία του E-Cell από τη μόλυνση με σωματίδια.ένα απόλυτο φίλτρο 5 μm ή ένα ονομαστικό φίλτρο 1 μm θα είναι αποδεκτό.
10. APHA - χρωματικό πρότυπο/βαθμίδα που ονομάζεται για την Αμερικανική Ένωση Δημόσιας Υγείας και ορίζεται από την ASTM D1209.
