Αντίστροφη όσμωση (RO) Διαπερνά το νερό αποιονισμένο Υπερκαθαρό νερό Ηλεκτροδιοιονισμός (EDI) στοίβες E-Cell-3X
Λεπτομέρειες προϊόντος
| Αντίσταση: | ≥ 16 MOhm-cm | Νάτριο: | ≤ 3 ppb |
|---|---|---|---|
| Σιλικόζη (SiO2): | Τόσο χαμηλά όσο 5 ppb | Βόριο: | Τόσο χαμηλά όσο 0,08 ppb |
| Τετάρτη: | 0·400 VDC | Άμπερα: | 0·5.2 ADC |
| Επισημαίνω |
Δοκιμαστική μονάδα επεξεργασίας νερού,Μονάδα ηλεκτροδειονισμού,Ενότητες επεξεργασίας νερού |
||
Περιγραφή προϊόντος

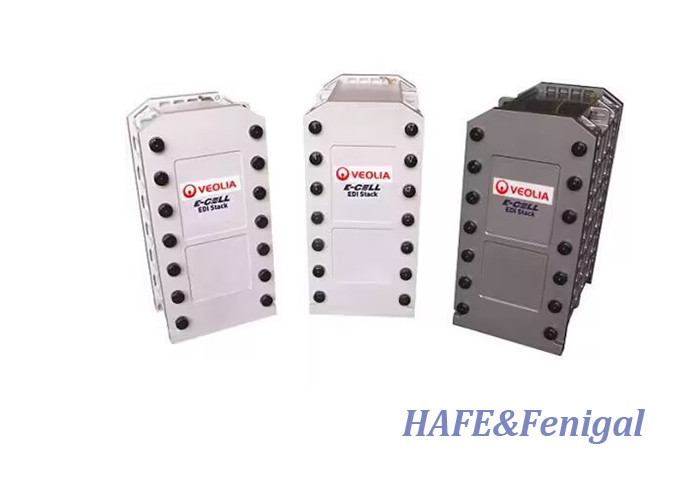

Αντίστροφη όσμωση (RO) Διαπερνά το νερό αποιονισμένο Υπερκαθαρό νερό Ηλεκτροδιοιονισμός (EDI) στοίβες E-Cell-3X
Το E-Cell*-3X έχει σχεδιαστεί για:
Ι Παροχή υπερακαθαρμένου νερού για βιομηχανικές εφαρμογές, συμπεριλαμβανομένης της ενέργειας, των ημιαγωγών και της γενικής βιομηχανίας.
Πραγματοποιείται συνεχής παραγωγή υδάτων ποιότητας μικτού στρώματος.
Ι Δεν απαιτείται καυστικό ή οξύ για την αναγέννηση της ρητίνης ανταλλαγής ιόντων εντός της στοίβας.
Θα είμαι απαλλαγμένη από διαρροές, εγγυημένη.
Ι Εξάλειψη της ένεσης άλμης και της ανακύκλωσης του συμπυκνώματος, απλοποιώντας τον σχεδιασμό του συστήματος.
Περιγραφή και χρήση
Οι στοίβες E-Cell-3X είναι στοίβες ηλεκτροδιαιονισμού (EDI) που χρησιμοποιούν ηλεκτρικό ρεύμα για να αποϊονίσουν και να γυαλίσουν την αντίστροφη όσμωση (RO) που διαπερνά το νερό.Το νερό του προϊόντος για το E-Cell-3X είναι σε ένα UltraPure επίπεδο που απαιτείται στις σημερινές απαιτητικές εφαρμογές.
Τυπικές εφαρμογές
Ι Μικροηλεκτρονική
Ι Παραγωγή ενέργειας (NOx, τροφοδοσία λέβητα)
Γενική βιομηχανία
Διασφάλιση ποιότητας
Ι CE, UL & CSA σήμανση
l Κατασκευάζεται σε εγκατάσταση ISO 9001:2000

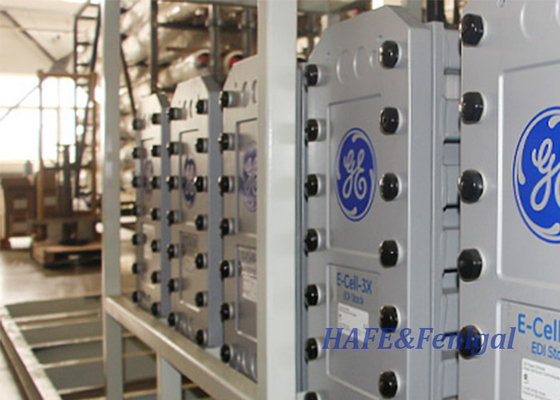

Ηλεκτρονικό κύτταρο*-3X, από 1 έως 12 στοίβες
Χαρακτηριστικά του βασικού συστήματος
Ι ECell3X Συστήματα με 1 έως 12 στοίβες για εμβέλεια ροής από 15 ¢ 336 gpm (3,4 - 76,3 m3/h)
Διορθωτής συμβατός με 400VAC & 50Hz ή 460VAC & 60Hz
Ιδιωτική παρακολούθηση ρεύματος στοίβας
Πληροφορίες σχετικά με τα συστήματα υποστήριξης
Επιλογές Συστήματος
Ο Allen Bradley Micrologix PLC με Ethernet
n Περιλαμβάνει το Veolia 6 Color QuickPanel View HMI
l NEMA 4 Τερματικό κουτί - αφαίρεση του PLC & HMI και όλη η καλωδίωση που τερματίζεται στο τερματικό κουτί
Ι τυποποιημένη οργάνωση
n Burkert αισθητήρες ροής πλεοναστικής τροχιάς στο αραιωμένο, συμπυκνωμένο και ηλεκτροδίνη έξοδο
n Μεταγωγείς πίεσης Burkert σε όλα τα ρεύματα
n Αναλυτής αγωγιμότητας Burkert και αισθητήρας στην έξοδο αραιώσεως
Πρωταθλήματα οργάνων
n Διαβιβαστές ροής δίνης Rosemount στην έξοδο αραιωμένου και συμπυκνωμένου υλικού
n Burkert αισθητήρας ροής τροχιάς σπαθίματος στην έξοδο ηλεκτροδίου
n Μεταγωγείς πίεσης Burkert σε όλα τα ρεύματα
n Αναλυτής και αισθητήρας αγωγιμότητας Rosemount στο διάταξη εξόδου
Πλήρης απομόνωση
Τυποποιημένη συσκευή: Burkert
Πρωταθλήτρια οργάνωση: Rosemount
Πλαίσια μετατροπής ANSI σε DIN
| Απαιτήσεις ύδατος τροφής | |
| Συνολικά εναλλάξιμα ανιόντα | < 25,0 ppm |
| (ως CaCO3) (TEA) Συμπεριλαμβανομένου του CO2 όπως υπολογίζεται με ECalc pH | 4 ¢ 11 |
| Σκληρότητα | < 1,0 ppm (ως CaCO3) |
| Σιλικόζη (αντιδραστική) | < 1,0 ppm |
| ΣΔΙ (15 λεπτά) | < 1 |
| ΤΟΚ | < 0,5 ppm |
| Συνολικό χλώριο | < 0,05 ppm |
| Fe, Mn, H2S | < 0,01 ppm |
| Παράμετροι λειτουργίας | |
| Ποιότητα προϊόντος εξόδου (αραίωσης) | > 16 MOhm-cm |
| Εγγύηση για τα προϊόντα πυριτίου | Μέχρι < 5 ppm |
| Ανάκαμψη | Μέχρι 95% |
| Θερμοκρασία | 40 έως 104oF (4,4 έως 40oC) |
| Πίεση τροφοδοσίας | 60 έως 100 psi (4,1 έως 6,9 bar) |
| Αραίωση της πτώσης πίεσης | 20 έως 40 psi (1,4 έως 2,8 bar) |
| Τεχνολογία | 460VAC 60Hz, 400VAC 50Hz |
| Υλικό κατασκευής και βαθμολογίες | |
| Ζυγισμένο πλαίσιο | Χάλυβα από άνθρακα |
| Διοχέτευση αραιωμένων σωλήνων | Σ. 80 PVC |
| Στρώσεις πυκνότητας | Σ. 80 PVC |
| Άλλες συσκευές | ΑΝΣΙ |
| Διορθωτής | NEMA 4 |
| Πίνακας ελέγχου | NEMA 4 |
| Δύναμη πίνακα ελέγχου | 24VDC |
Τεχνικά συστήματα κυττάρου 3X
| Σχήμα | ECell3X-2 | ECell3X-4 | ECell3X-8 | ECell3X-12 |
| Αριθμός στοίβων | 1 - 2 | 3 - 4 | 5 - 8 | 10 - 12 |
| Τύπος στοίβας | E-Cell-3X | E-Cell-3X | E-Cell-3X | E-Cell-3X |
| Ποσοστά ροής: | ||||
| Ονομαστική ροή προϊόντων |
44 gpm 10 m3/h |
88 gpm 20 m3/h |
176 gpm 40 m3/h |
264 gpm 590,9 m3/h |
| Πεδίο |
15 56 gpm 3.4 ∙ 12,7 m3/h |
45 - 112 gpm 10.2 25,4 m3/h |
75 - 224 gpm 17.0 ️ 50,9 m3/h |
150 - 336 gpm 34.0 ∙ 76,3 m3/h |
|
Συγκεντρωμένη ροή εξόδου (Αξαρτάται από την ανάκτηση και ρεύμα προϊόντος) 2 |
00,83 - 7,67 gpm 00,19 - 1,74 m3/h
|
20,50 - 15,34 gpm 00,57 - 3,48 m3/h
|
4.17 - 30.67 gpm 00,95 - 6,97 m3/h
|
8.34- 46.01 gpm 10,89 - 10,45 m3/h
|
|
Ρύση εξόδου ηλεκτροδίου (Ονομαστικό)
|
00,70 gpm 00,16 m3/h
|
10,40 gpm 00,32 m3/h
|
20,80 gpm 00,64 m3/h
|
40,20 gpm 00,95 m3/h
|
| Μέγεθος: | ||||
|
Συνολικές διαστάσεις (Δύση x μήκος x ύψος) |
42 x 50 x 84 1.1m x 1.3m x 2.2m
|
46 x 75 x 84 1.1m x 1.9m x 2.2m
|
64 x 103 x 90 10,7m x 2,6m x 2,3m
|
64 x 130 x 90 1.7m x 3.3m x 2.3m
|
| Σωλήνες εισόδου | 2.0 | 2.5 | 4 |
4
|
| Σωλήνες εξόδου προϊόντος | 1.5 | 2.5 | 3 ̇ | 4 |
| Ξεπλύνετε τα σωλήνες εξόδου | 1.5 | 2.5 | 3 ̇ | 4 |
| Σωλήνες εξόδου συμπυκνωμένων υλών | 0.75 ̇ | 1.0 | 1.5 | 1.5 |
| Όλα τα μεγέθη σωλήνων παρέχονται για ονομαστικές ροές κατά 90% ανάκτηση. | ||||
| Βάρος αποστολής (περίπου) | 2050 λίβρες / 925 kg | 3075 λίβρες / 1400 kg | 5250 λίβρες / 2400 kg |
6190 λίβρες / 3125 kg
|
|
Ηλεκτρική:
|
||||
| Μέγιστη έξοδος @ 400VDC | 10.4 Άμπερες | 20.8 Άμπερ | 41.6 Άμπερες | 62.4 Άμπερες |
| Απαιτούμενη σύνδεση | 13 kVA | 21 kVA | 36 kVA | 52 kVA |
1Η απόδοση, ο ρυθμός ροής ανά στοίβα, η ανάκτηση και η κατανάλωση ενέργειας εξαρτώνται από την ποιότητα και τη θερμοκρασία του νερού εισόδου.
Η προβολή πρέπει να ολοκληρωθεί για τον σωστό σχεδιασμό του συστήματος και για την παροχή εγγύησης απόδοσης.
2- Συγκεντρώστε την ροή εξόδου σε μέγιστη ανάκτηση 95% και ελάχιστη ροή προϊόντος 15gpm/σβέστη σε 87% ανάκτηση και μέγιστη ροή προϊόντος
28gpm/στοίχος.
