Τόπος καταγωγής: | Κίνα |
Μάρκα: | Fenigal/OEM |
Πιστοποίηση: | CE,CCC |
Αριθμό μοντέλου: | FMQl (PC-βαθμός) -100/2P/3P/4P |
Ποσότητα παραγγελίας min: | 1 μονάδα |
---|---|
Τιμή: | Negotiate |
Συσκευασία λεπτομέρειες: | Τυποποιημένο χαρτοκιβώτιο εξαγωγής |
Χρόνος παράδοσης: | 5-8 η μαζική διαταγή εργάσιμων ημερών διαπραγματεύεται |
Όροι πληρωμής: | T/T, Western Union |
Δυνατότητα προσφοράς: | 10,000pcs/month |
Μέγιστο ρεύμα: | 100A | Μέγιστη τάση: | 400V |
---|---|---|---|
Πολωνός: | 2P 3P 4P | Εκτιμημένη τάση: | 220v/380/400v |
Όνομα προϊόντων: | Διπλό ATS διακοπτών μεταφοράς δύναμης αυτόματο | Χρώμα: | Άσπρος |
Συχνότητα: | Εναλλασσόμενο ρεύμα 50 Hz/60Hz | Πρότυπα: | CE/CCC |
Χρόνος διακοπτών: | <50ms> | Μέθοδος καλωδίωσης: | καλωδίωση μπροστά από τον πίνακα |
Ταξινόμηση προϊόντων: | άμεσος τύπος φορτίων | Χαρακτηριστικό γνώρισμα: | Αξιόπιστη απόδοση |
Υψηλό φως: | Διπλός διακόπτης μεταφοράς δύναμης διέγερσης CE,Αυτόματος διακόπτης μεταφοράς ATS για τη γεννήτρια,3 διακόπτης μεταφοράς φάσης |

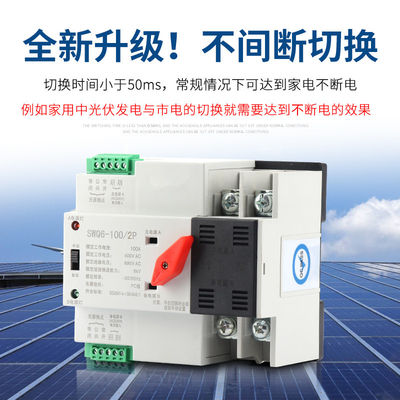

FMQl (PC-βαθμός) -100/2P/3P/4P
(PC-βαθμού) διέγερσης διπλός διακόπτης μεταφοράς δύναμης αυτόματος
Επισκόπηση προϊόντων
(PC-βαθμού) διέγερσης ο διπλός διακόπτης μεταφοράς δύναμης αυτόματος είναι ένας πρόσφατα αναπτυγμένος μικροσκοπικός διακόπτης μεταφοράς οικιακής δύναμης. Ο διακόπτης χρησιμοποιείται κυρίως για να εξετάσει εάν η κύρια ή εφεδρική παροχή ηλεκτρικού ρεύματος είναι κανονική. Όταν η κανονική παροχή ηλεκτρικού ρεύματος είναι ανώμαλη, η εφεδρική παροχή ηλεκτρικού ρεύματος θα αρχίσει αμέσως, εξασφαλίζοντας κατά συνέπεια τη συνοχή, την αξιοπιστία και την ασφάλεια της παροχής ηλεκτρικού ρεύματος. Σχεδιάζεται για τη χρήση στις εσωτερικές επί σιδηροτροχιών εγκαταστάσεις, συγκεκριμένα στο κιβώτιο διανομής PZ30.
Το ATS έχει τη στερεά κατασκευή, την αξιόπιστη μεταστροφή, την εύκολη εγκατάσταση και τη συντήρηση, και τα μακρά ζωή. Το ATS αποτελείται από TSE και τον ελεγκτή.
Σύμφωνα με GB/T14048.11, μέρος 6-1: Ο πολυσύνθετοι εξοπλισμός και ο μηχανισμός διανομής, ATS είναι η πιό υποχωρητική χαμηλής τάσης συσκευή μηχανισμών διανομής και ελέγχου.
Δομικά χαρακτηριστικά γνωρίσματα
Συσκευή ελέγχου: ενσωματωμένος ελεγκτής
Δομή προϊόντων: απευθείας, τύπος ραγών, υψηλής τάσης, μικρός όγκος, δύο σταδίων, απλή δομή, χαρακτηριστικά γνωρίσματα ATS-σώματος: γρήγορη ταχύτητα μετατροπής, χαμηλό ποσοστό αποτυχίας, εύκολη συντήρηση, αξιόπιστη απόδοση
Μέθοδος καλωδίωσης: καλωδίωση μπροστά από τον πίνακα
Τρόπος μετατροπής: πλέγμα στο πλέγμα, πλέγμα στη γεννήτρια, PV στη χρησιμότητα, την μόνος-έγχυση και την μόνος-αποκατάσταση
Πλαίσιο κοχυλιών προϊόντων: 100
Ρεύμα προϊόντων: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Ταξινόμηση προϊόντων: άμεσος τύπος φορτίων
Αριθμός πόλων προϊόντων: 2, 3, 4
Πρότυπα προϊόντων: GB/T14048.11
ATSE: Βαθμός PC
Χρόνος διακοπής: 0.008sec/8ms
Όροι Uptime και εγκαταστάσεων
2.1 περιβαλλοντική θερμοκρασία αέρα
Η μέγιστη θερμοκρασία δεν πρέπει να υπερβεί 40°C, η ελάχιστη θερμοκρασία δεν πρέπει να είναι χαμηλότερη από -5°C, και η μέση θερμοκρασία δεν πρέπει να είναι υψηλότερη από 35°C μέσα σε 24h.
2.2 ύψος
Το ύψος της περιοχής εγκαταστάσεων δεν πρέπει να είναι υψηλότερο από 2000m.
2.3 ατμοσφαιρικές συνθήκες
Όταν η μέγιστη θερμοκρασία φθάνει σε 40°C, η σχετική υγρασία της περιοχής εγκαταστάσεων δεν πρέπει να υπερβεί 50% όταν η θερμοκρασία είναι η ελάχιστη θερμοκρασία -5°C, η σχετική υγρασία είναι υψηλότερη, παραδείγματος χάριν: η θερμοκρασία είναι 25°C, η σχετική υγρασία είναι 90%. Λόγω των αλλαγών θερμοκρασίας, τα ειδικά μέτρα πρέπει να ληφθούν για να εξετάσουν την περιστασιακή συμπύκνωση στην επιφάνεια του προϊόντος.
Δομικά χαρακτηριστικά γνωρίσματα
Συσκευή ελέγχου: ενσωματωμένος ελεγκτής
Δομή προϊόντων: απευθείας, τύπος ραγών, υψηλής τάσης, μικρός όγκος, δύο σταδίων, απλή δομή, χαρακτηριστικά γνωρίσματα ATS-σώματος: γρήγορη ταχύτητα μετατροπής, χαμηλό ποσοστό αποτυχίας, εύκολη συντήρηση, αξιόπιστη απόδοση
Μέθοδος καλωδίωσης: καλωδίωση μπροστά από τον πίνακα
Τρόπος μετατροπής: πλέγμα στο πλέγμα, πλέγμα στη γεννήτρια, PV στη χρησιμότητα, την μόνος-έγχυση και την μόνος-αποκατάσταση
Πλαίσιο κοχυλιών προϊόντων: 100
Ρεύμα προϊόντων: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Ταξινόμηση προϊόντων: άμεσος τύπος φορτίων
Αριθμός πόλων προϊόντων: 2, 3, 4
Πρότυπα προϊόντων: GB/T14048.11
ATSE: Βαθμός PC
Χρόνος διακοπής: 0.008sec/8ms
2.4 επίπεδο ρύπανσης
Το επίπεδο μόλυνσης ATS είναι σύμφωνα με οριζόμενο το GB/T14048.11 επίπεδο 3.
2.5 τύπος εγκατάστασης
Ο τύπος εγκαταστάσεων του ATS είναι σύμφωνα με την κατηγορία που διευκρινίζεται σε GB714048.il.
2.6 όροι εγκατάστασης
Το ATS μπορεί να εγκατασταθεί κάθετα στο γραφείο ελέγχου ή το γραφείο διανομής. Σιγουρευτείτε ότι η απόσταση εγκαταστάσεων είναι σύμφωνα με τις απαιτήσεις.
Προφυλάξεις
3.1 χειρωνακτική/αυτόματη λειτουργία
Το ATS μπορεί να εγγυηθεί την απόδοση της ηλεκτρικής παραγωγής και της αποσύνδεσης σε λειτουργία κυκλωμάτων, αλλά για τη χειρωνακτική λειτουργία, λόγω της ταχύτητας των διαφορών ηλεκτρικής παραγωγής και αποσύνδεσης ή χειριστών. το ATS δεν εγγυάται την ανωτέρω απόδοση.
Οι υπερβολικές ασημένιες απώλειες κραμάτων μπορούν να εμφανιστούν κατά τη διάρκεια της χειρωνακτικών ηλεκτρικής παραγωγής και της αποσύνδεσης. Επομένως, όταν αφαιρείται όλη η δύναμη για την επιθεώρηση και τη συντήρηση του λειτουργικού συστήματος και των επαφών, τραβήξτε απλά την αλλαγή επιλογέων στη χειρωνακτική θέση. Γενικά, τραβήξτε την αλλαγή επιλογέων στην αυτόματη θέση. Κατά να λειτουργήσει με το χέρι, τραβήξτε την αλλαγή επιλογέων στη χειρωνακτική θέση. Όταν η χειρωνακτική λειτουργία είναι πλήρης, τραβήξτε το διακόπτη επιλογέων από τη χειρωνακτική θέση στην αυτόματη θέση.
3.2 κύκλωμα ελέγχου
Το ATS θα είναι ενεργό προς στιγμήν. Αφότου η μετατροπή είναι πλήρης, η σπείρα στο κύκλωμα ελέγχου θα αποσυνδεθεί από τον εσωτερικό μετατροπέα. Η σπείρα μπορεί να λειτουργήσει κανονικά κάτω από 80%-110% της εκτιμημένης τάσης. Η πάρα πολύ χαμηλή τάση θα αναγκάσει τη σπείρα για να θερμάνει επάνω ή ακόμα και να καεί αυθόρμητα.
Προδιαγραφή | 100A | ||
Εκτιμημένο τρέχον LE (A) | 16, 20, 25 | 32, 40, 50, 63 | 80, 100 |
Τάση Ui μόνωσης | AC690V.50HZ | ||
Εκτιμημένη τάση Ue | AC400V, 50Hz | ||
Κατηγορία | Βαθμός PC: μπορέστε να κατασκευαστείτε και να αντισταθείτε μην παράγοντας το ρεύμα βραχυκυκλώματος | ||
Κατηγορία χρήσης | Ρεύμα-33iB | ΡΕΎΜΑ-31 Β | |
Μέτρηση της ράβδου | 2P | 3P | 4P |
Βάρος | 1.7 | 2.1 | 2.6 |
Ηλεκτρικός | Ζωή: 2000 φορές χειρωνακτική λειτουργία: 5000 φορές | ||
Εκτιμημένο βραχυκύκλωμα τρέχον LQ | 50kA | ||
Συσκευή προστασίας βραχυκυκλώματος (θρυαλλίδα) | RT16-00-63A | ||
Η εκτιμημένη ώθηση αντιστέκεται την τάση | 8kV | ||
Κύκλωμα ελέγχου | Εκτιμημένη τάση ελέγχου εμείς: AC220V/50HZ κανονικοί λειτουργούντες όροι: 85-110% εμείς | ||
Βοηθητικό κύκλωμα | 2 ηλεκτρονόμοι, κάθε ένας με δύο χωρίζουν τα σύνολα ικανότητας επαφών μετατροπέων επαφών: AC220V/50HzLE=5y | ||
Χρόνος μεταστροφής επαφέων | <50ms> | ||
Χρόνος μεταστροφής λειτουργίας | <50ms> | ||
Χρόνος επιστροφής διακοπής | <50ms> | ||
Δύναμη από το χρόνο | <50 ms=""> |
