25A 12 σταθερό πιάτο βιδών εμποδίων τελικών φραγμών 230V 400V Πολωνού 660V τοποθετούν
Product Details
| Εκτιμημένη τάση: | 230,400v | Περιβαλλοντική θερμοκρασία: | -40~90 βαθμός Κέλσιος |
|---|---|---|---|
| Τάση μόνωσης: | 660V | Εγκαταστήστε: | Το πιάτο βιδών τοποθετεί |
| Επισημαίνω |
25a 12 τελικός φραγμός πόλων,230v 12 τελικός φραγμός πόλων,400v τελικός φραγμός 12 πόλος |
||
Product Description
Σταθερό σειρά εμπόδιο 25A 12 τελικός φραγμός 230V, 400V, 660V φυματίωσης Πολωνού
Περιγραφή προϊόντων
Η σειρά φυματίωσης ισχύει στο κύκλωμα με το εναλλασσόμενο ρεύμα 50Hz, εκτίμησε την τάση όχι περισσότερο από 600V και εκτίμησε τρέχον όχι περισσότερο από 100A για τη σύνδεση του καλωδίου. Πρότυπα: GB/T 14048,7 IEC 60947-7-1.
Διαταγή των πληροφοριών
3.1 δώστε προσοχή στον τύπο, την περιοχή ή το ρεύμα σύνδεσης, την ταξινόμηση και την ποσότητα προϊόντων κατά τη διαταγή. 3.2 ο κανονικός τελικός φραγμός θα διαμορφωθεί με το μόνο φραγμό. 3.3 άλλες ειδικές απαιτήσεις θα σημειωθούν. 3.4 διαταγή του παραδείγματος: Φυματίωση-10003 5 σημαίνουν ότι διατάζοντας το πρότυπο είναι φυματίωση, εκτίμησε το ρεύμα είναι 100A, και έχουν 3 ομάδες και η ποσότητα είναι 5.
|
Φυματίωση-15 σταθερό εμπόδιο 15A 3 τελικός φραγμός Πολωνού |
|
Πληροφορίες προϊόντων Gerneral |
|
|
Αριθμός στοιχείων: |
Φυματίωση-1503 |
|
Εκτίμηση: |
600V, 15A, 3 Πολωνοί |
|
Μέγεθος: |
46.5*22.0*17.5mm (L*W*H) |
|
Μέγεθος καλωδίων: |
2,0 χιλ.2/AWG 14 |
|
Μέγεθος βιδών: |
Μ3 |
|
Διαστάσεις [χιλ.] |
||||
|
Στοιχείο αριθ. |
Πολωνοί (p) |
Μήκος (λ) |
Πλάτος (ψ) |
Ύψος (η) |
|
Φυματίωση-1503 |
3 |
46,5 χιλ. |
22,0 χιλ. |
17,5 χιλ. |
|
Φυματίωση-1504 |
4 |
55,5 χιλ. |
||
|
Φυματίωση-1506 |
6 |
73,5 χιλ. |
||
|
Φυματίωση-1512 |
12 |
128,5 χιλ. |
||
|
Φυματίωση-2512 σταθερό εμπόδιο 25A 12 τελικός φραγμός Πολωνού |
|
Πληροφορίες προϊόντων Gerneral |
|
|
Αριθμός στοιχείων: |
Φυματίωση-2512 |
|
Εκτίμηση: |
600V, 25A, 3 Πολωνοί |
|
Μέγεθος: |
147.0*28.0*19.0mm (L*W*H) |
|
Μέγεθος καλωδίων: |
6,0 χιλ.2/AWG 10 |
|
Μέγεθος βιδών: |
M4 |
|
Διαστάσεις [χιλ.] |
||||
|
Στοιχείο αριθ. |
Πολωνοί (p) |
Μήκος (λ) |
Πλάτος (ψ) |
Ύψος (η) |
|
Φυματίωση-2503 |
3 |
50,5 χιλ. |
28,0 χιλ. |
19,0 χιλ. |
|
Φυματίωση-2504 |
4 |
61,5 χιλ. |
||
|
Φυματίωση-2506 |
6 |
82,5 χιλ. |
||
|
Φυματίωση-2512 |
12 |
147,0 χιλ. |
||
|
Φύλλο προδιαγραφών |
||||||||
|

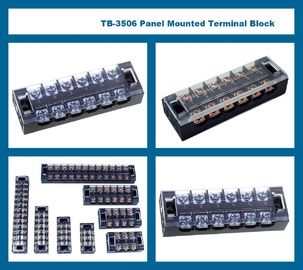

Εικόνα προϊόντων σειράς φυματίωσης |
|
|||||||
|
Στοιχείο αριθ. |
Φυματίωση-1503 |
Φυματίωση-1504 |
Φυματίωση-1506 |
Φυματίωση-1512 |
Φυματίωση-2503 |
Φυματίωση-2504 |
Φυματίωση-2506 |
Φυματίωση-2512 |
|
Ηλεκτρικές προδιαγραφές |
|
|||||||
|
Εκτιμημένο βολτ [Β] |
600V |
|||||||
|
Εκτιμημένο ρεύμα [Α] |
15A |
25A |
||||||
|
Μέγεθος καλωδίων [mm2] |
2,0 χιλ.2 |
6,0 χιλ.2 |
||||||
|
Μέγεθος καλωδίων [AWG] |
AWG 14 |
AWG 10 |
||||||
|
Υλικά |
|
|||||||
|
Υλικά μονωτών |
PC |
|||||||
|
Χρώμα |
Μαύρος (άσπρος, μπλε, κόκκινος, καφετής,…) |
|||||||
|
Καθυστερημένος φλόγα βαθμός |
UL94V-2 (UL94V-0) |
|||||||
|
Λειτουργούσα θερμοκρασία [℃] |
-40℃+110℃ (Max: +220℃) |
|||||||
|
Αγωγός |
Ορείχαλκος, (χαλκός, κασσίτερος που καλύπτεται νικέλινος) |
|||||||
|
Διαστάσεις |
Η προστατευτική κάλυψη έρχεται με τους τελικούς φραγμούς δωρεάν. Καμία λουρίδα δεικτών που απαιτείται. (Φορμαρισμένος τυπωμένος.) |
|||||||
|
Συνολικό μήκος Λ [χιλ.] |
46.5 |
55.5 |
73.5 |
128.5 |
50.5 |
61.5 |
82.5 |
147.5 |
|
Μήκος L1 παρ. [χιλ.] |
36.5 |
45.5 |
63.5 |
118.0 |
40.0 |
51.0 |
72.0 |
136.0 |
|
Gap Α [χιλ.] |
7.0 |
8.0 |
||||||
|
Πίσσα Β [χιλ.] |
9.0 |
10.5 |
||||||
|
Πλάτος W [χιλ.] |
22.0 |
28.0 |
||||||
|
Ύψος Χ [χιλ.] |
17.5 |
19.0 |
||||||
|
Βίδα (γ) (χάλυβας, ψευδάργυρος που καλύπτεται) |
Μ3 |
M4 |
||||||
|
Εκτιμημένη ροπή [NM] |
0,5 |
1.2 |
||||||
|
Εκτιμημένη ροπή [-λίβρα] |
4.4 |
10.6 |
||||||
|
Πολωνοί |
3 |
4 |
6 |
12 |
3 |
4 |
6 |
12 |
|
Φύλλο προδιαγραφών |
||||||||
|
Εικόνες προϊόντων σειράς φυματίωσης |
|
|||||||
|
Στοιχείο αριθ. |
Φυματίωση-2503L |
Φυματίωση-2504L |
Φυματίωση-2506L |
Φυματίωση-2512L |
Φυματίωση-3503 |
Φυματίωση-3504 |
Φυματίωση-3506 |
Φυματίωση-3512 |
|
Ηλεκτρικές προδιαγραφές |
|
|||||||
|
Εκτιμημένο βολτ [Β] |
600V |
|||||||
|
Εκτιμημένο ρεύμα [Α] |
25A |
35A |
||||||
|
Μέγεθος καλωδίων [mm2] |
6,0 χιλ.2 |
10,0 χιλ.2 |
||||||
|
Μέγεθος καλωδίων [AWG] |
AWG 10 |
AWG 8 |
||||||
|
Υλικά |
|
|||||||
|
Υλικά μονωτών |
PC |
|||||||
|
Χρώμα |
Μαύρος (άσπρος, μπλε, κόκκινος, καφετής,…) |
|||||||
|
Καθυστερημένος φλόγα βαθμός |
UL94V-2 (UL94V-0) |
|||||||
|
Λειτουργούσα θερμοκρασία [℃] |
-40℃~+110℃ (Max: +220℃) |
|||||||
|
Αγωγός |
Ορείχαλκος, (χαλκός, κασσίτερος που καλύπτεται νικέλινος) |
|||||||
|
Διαστάσεις |
Η προστατευτική κάλυψη έρχεται με τους τελικούς φραγμούς δωρεάν. Καμία λουρίδα δεικτών που απαιτείται. (Φορμαρισμένος τυπωμένος.) |
|||||||
|
Συνολικό μήκος Λ [χιλ.] |
56.0 |
68.0 |
92.0 |
164.0 |
56.0 |
68.0 |
92.0 |
164.0 |
|
Μήκος L1 παρ. [χιλ.] |
45.0 |
57.0 |
81.0 |
153.0 |
45.0 |
57.0 |
81.0 |
153.0 |
|
Gap Α [χιλ.] |
10.0 |
|||||||
|
Πίσσα Β [χιλ.] |
12.0 |
|||||||
|
Πλάτος W [χιλ.] |
30.0 |
|||||||
|
Ύψος Χ [χιλ.] |
19.5 |
|||||||
|
Βίδα (γ) (χάλυβας, ψευδάργυρος που καλύπτεται) |
M4 |
|||||||
|
Εκτιμημένη ροπή [NM] |
1.2 |
|||||||
|
Εκτιμημένη ροπή [-λίβρα] |
10.6 |
|||||||
|
Πολωνοί |
3 |
4 |
6 |
12 |
3 |
4 |
6 |
12 |
|
Συσκευασία |
|
50pcs/box, 200pcs/4boxes/N.W.: 19.0kgs το /carton |
