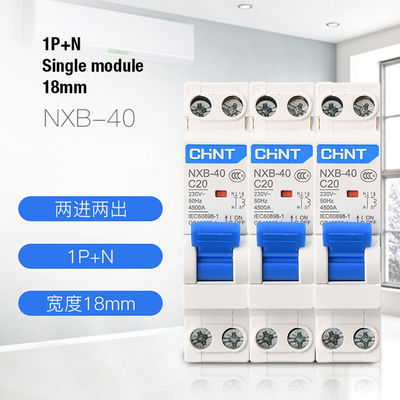

Chint nxb-40 μικροσκοπικός διακόπτης 6~40A, Icn=4500A, 1P+N 18mm DPN ενιαία ενότητα για τη χρήση προστασίας AC230V κυκλωμάτων
Product Details
| μοντέλο: | Nxb-40 | Πολωνός: | 1P+N |
|---|---|---|---|
| Βολτ: | 1P+N-220/230/240V | HZ: | 50~60Hz |
| Φάση: | 1 | Πρότυπο: | EN/IEC60898, IEC60947 |
| Πιστοποίηση: | CCC, CE, GS etc. | Σπάζοντας ικανότητα: | Ics=Icn=6000A, 4500A |
| Καμπύλη θερμικού ταξιδιού: | Β, Γ, Δ | Υλικό περίπτωσης: | Νάυλον PA6 ανακυκλώσιμο |
| καλωδίωση: | τελικός φραγμός, αγωγός κ.λπ. IP20B μπαρών τροφοδότησης | προστασία ηλεκτροπληξίας: | ΚΑΤΗΓΟΡΙΑ ΙΙ |
| Μηχανική ζωή: | 10.000 | Ηλεκτρική ζωή: | 5,000 |
| Επισημαίνω |
Βιομηχανικός διακόπτης τύπων,ηλεκτρικός διακόπτης |
||
Product Description
Chint nxb-40 μικροσκοπικός διακόπτης 6~40A, Icn=4500A, 1P+N 18mm DPN ενιαία ενότητα για τη χρήση προστασίας AC230V κυκλωμάτων

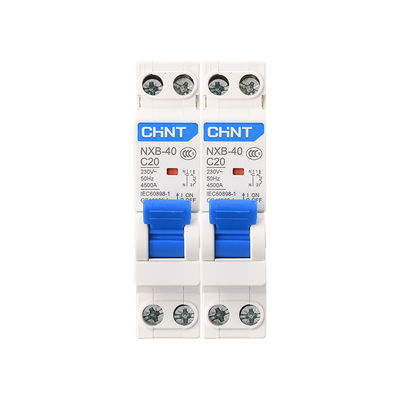

MCB NXB-40 DPN 18MM
CHINT που κατασκευάζεται στην Κίνα
Μικροσκοπικοί διακόπτες 6,10,16,20,25,32,40 Α χρήσης εναλλασσόμενου ρεύματος,
Μικροσκοπικοί διακόπτες για τα τρέχοντα κυκλώματα εναλλασσόμενου ρεύματος, που προσφέρουν την τελική προστασία εγκαταστάσεων διανομής
Τα nxb-40 είναι ένας μικροσκοπικός διακόπτης που προσφέρει στο εναλλασσόμενο ρεύμα την τρέχουσα προστασία κυκλωμάτων. Προστατεύει τα κυκλώματα από τα ρεύματα βραχυκυκλώματος και υπερφορτώνει τα ρεύματα.
Ο μίνι διακόπτης NXB χρησιμοποιείται στο σύστημα διανομής φωτισμού ή το σύστημα διανομής μηχανών για την υπερφόρτωση προστασίας και το βραχυκύκλωμα στο σύστημα. Το προϊόν είναι neoteris στη δομή, φως σε βάρος, αξιόπιστος και άριστος στην απόδοση. Έχει την υψηλή σπάζοντας ικανότητα, μπορεί να σκοντάψει γρήγορα, και η περίπτωση και τα στοιχεία της υιοθετούνται από τα υψηλά πυρίμαχα και προστατευόμενα από τους κραδασμούς πλαστικά. Το προϊόν με τα μακρά ζωή, χρησιμοποιείται κυρίως σε τρία ενιαίος-πόλων 240 ή δύο εναλλασσόμενου ρεύματος 50Hz/60Hz, τετραπολικό κύκλωμα 415V για την προστασία υπερφόρτωσης και βραχυκυκλώματος καθώς επίσης και για τον unfrequent διακοπτόμενα μεταστρέφοντας ηλεκτρικό εξοπλισμό και ανάβοντας κύκλωμα σε κανονική περίπτωση. Τα προϊόντα συμμορφώνονται με το IEC 60898 & τις BS 3711.
-
Υποχωρητικός με IEC60898
-
Διαθέσιμος σε 1P+N
-
Γ, καμπύλη θέσης σε λειτουργία Δ
-
Μέχρι το εναλλασσόμενο ρεύμα 500V.
Nxb-40 MCB συνδυάζουν τις ακόλουθες λειτουργίες:
- Προστασία των κυκλωμάτων ενάντια στα ρεύματα βραχυκυκλώματος
- Προστασία των κυκλωμάτων ενάντια στα ρεύματα υπερφόρτωσης
- Έλεγχος
- απομόνωση
Πίνακας προδιαγραφών NXB MCB
|
Πρότυπα |
Εκτιμημένο τρέχον (α) |
Πολωνός |
Τάση (Β) |
Σπάζοντας ικανότητα (Α) |
|
BS3871-1 IEC60898 |
1 έως 40 |
1P+N |
230 |
4500 |
|
|
|
|
||
|
|
|
|
|
|

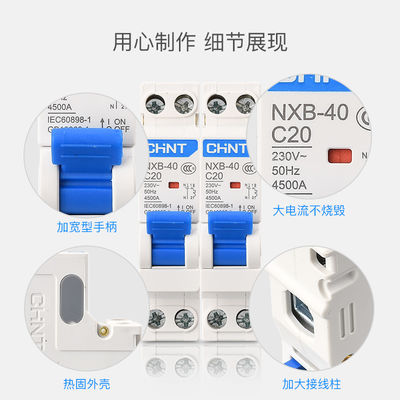

ΚΑΤΑΣΚΕΥΗ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ ΓΝΏΡΙΣΜΑ
. Ικανός του ηλεκτρικού κύκλωμα διακοπτών με το φορτίο
. Ικανός γρήγορα την αποθηκευμένη ενεργειακή λειτουργία
. Προσαρμόσιμος στη συσκευή λουκέτων
. Ένδειξη θέσης επαφών
. Το υψηλό ρεύμα βραχυκυκλώματος αντιστέκεται την ικανότητα
. Υψηλός αναμμένος της υψηλής κάνοντας και σπάζοντας ικανότητας
. Χρησιμοποιημένος ως κύριος διακόπτης για την οικογένεια και την παρόμοια εγκατάσταση
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
. Πολωνός αριθ.: 1P+N
. Εκτιμημένο ρεύμα (Α): 6,10,16,20,25,32,40
. Εκτιμημένη συχνότητα: 50/60Hz
. Εκτιμημένη τάση: 230V εναλλασσόμενο ρεύμα
. Εκτιμημένος αντισταθείτε το ρεύμα: 1000A μέσα στο lesc
. Ηλεκτρομηχανική αντοχή: 10000 κύκλοι
. Εκτιμημένο βραχυκύκλωμα που κάνει την ικανότητα: 4500A
. Ικανότητα σύνδεσης: Άκαμπτος αγωγός 25mm2
. Τερματικό σύνδεσης:
. Τερματικό βιδών
. Τερματικό στυλοβατών με το λαμπτήρα
. Εγκατάσταση:
. Μοντάρισμα επιτροπής

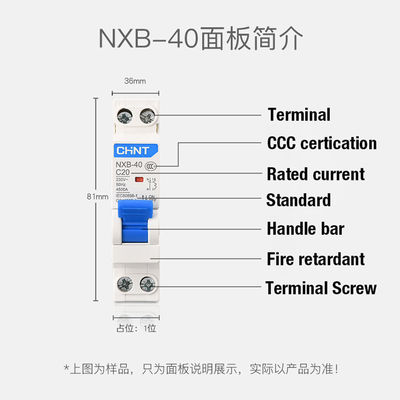

ΣΥΝΟΛΙΚΑ & ΔΙΑΣΤΑΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
|
|
Πρότυπα |
|
IEC/EN 60898-1 |
|
Μηχανικός |
Ηλεκτρική ζωή |
|
10000 |
|
Μηχανική ζωή |
|
20000 |
|
|
Βαθμός προστασίας |
|
IP20 |
|
|
Θερμοκρασία αναφοράς για |
℃ |
30 |
|
|
Περιβαλλοντική θερμοκρασία (με καθημερινά |
℃ |
-5. +40 |
|
|
Temperation αποθήκευσης |
℃ |
|
|
|
Εγκατάσταση |
Τελικός τύπος σύνδεσης |
|
Cable//U-τύπος μπάρα τροφοδότησης/μπάρα τροφοδότησης καρφίτσα-τύπων |
|
Τελικά κορυφή/κατώτατο σημείο μεγέθους για το καλώδιο |
mm2 |
25 |
|
|
AWG |
18-3 |
||
|
Τελικά κορυφή/κατώτατο σημείο μεγέθους για την μπάρα τροφοδότησης |
mm2 |
25 |
|
|
mm2 |
18-3 |
||
|
Ροπή σκλήρυνσης |
N*m |
2 |
|
|
-Ibs. |
18 |
||
|
Μοντάρισμα |
|
Στο EN 60715 ραγών DN (35mm) από meas της γρήγορης συσκευής συνδετήρων |
|
|
Σύνδεση |
|
Από την κορυφή και το κατώτατο σημείο |
|
Εκτιμημένο ρεύμα |
Συντελεστής αποζημιώσεων θερμοκρασίας κάτω από τη διάφορη λειτουργική θερμοκρασία |
||||||||
|
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
55℃ |
60℃ |
|
|
6 |
1.2 |
1.14 |
1.09 |
1.05 |
1.00 |
0,96 |
0,8 |
0,75 |
0,7 |
|
10-32 |
1.18 |
1.12 |
1.08 |
1.04 |
100 |
0,96 |
0,92 |
0,88 |
0,84 |
|
40 |
1.16 |
1.12 |
1.07 |
1.03 |
1.00 |
0,97 |
0,87 |
0,83 |
0,80 |
|
|
Πρότυπα |
|
IEC/EN 60898-1 |
|
Ηλεκτρικός |
Εκτιμημένο ρεύμα μέσα |
Α |
6,10,16,20,25,32,40 |
|
πόλοι |
|
1P+N |
|
|
Εκτιμημένη τάση Ue |
Β |
230 |
|
|
Τάση Ui μόνωσης |
Β |
500 |
|
|
Εκτιμημένη συχνότητα |
Hz |
50/60Hz |
|
|
Εκτιμημένη σπάζοντας ικανότητα |
Κα |
4500 |
|
|
Εκτιμημένος impelse αντισταθείτε την τάση (1.2/50) UimpStandard |
Β |
4000 |
|
|
Διηλεκτρική τάση δοκιμής στο IND, Fred, για 1 λ. |
KV |
2 |
|
|
Βαθμός Polluttion |
|
2 |
|
|
Themo-μαγνητικά characteristis απελευθέρωσης |
|
Γ, Δ |
