| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Fenigal/OEM |
| Αριθμό μοντέλου: | SM8 |
| Ποσότητα παραγγελίας min: | 12pcs/1doz. |
|---|---|
| Τιμή: | Negotiate |
| Συσκευασία λεπτομέρειες: | πρότυπα στο κιβώτιο χαρτοκιβωτίων |
| Χρόνος παράδοσης: | 2~15days |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 200.000 PC/μήνας |
| Πιστοποίηση: | CCC, CE etc. | Πρότυπο: | SM8 |
|---|---|---|---|
| Πολωνός: | 2,4 | Βολτ: | 230V/400V |
| Hz: | 50~60Hz | Φάση: | 1/3 |
| Πρότυπα: | EN/IEC61008 | Εκτιμημένη ικανότητα βραχυκυκλώματος conditinal: | 6000A |
| Ρεύμα γήινης διαρροής: | 30mA, 100mA, 300mA | Υλικό περίπτωσης: | Νάυλον 66 recylable |
| Καλωδίωση: | τελικός φραγμός, αγωγός κ.λπ. IP20B μπαρών τροφοδότησης | Προστασία ηλεκτροπληξίας: | Κατηγορία ΙΙ |
| Μηχανική ζωή: | 10.000 | Ηλεκτρική ζωή: | 4.000 |
| Υψηλό φως: | Μικροδιακοπτης υψηλής διακοπής κυκλώματος,400V μινιατούρας βιομηχανικός διακόπτης κυκλώματος,60Hz βιομηχανικός διακόπτης κυκλώματος μινιατούρας |
||

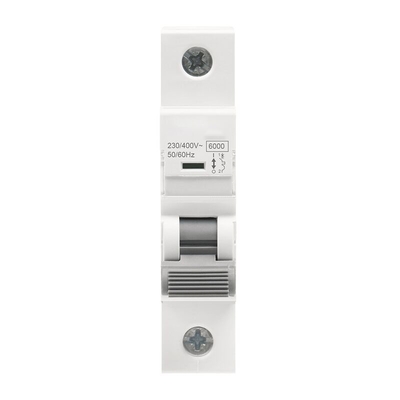

230V/400V FM9-6KA Miniature Circuit Breaking High Breaking AC 50Hz/60Hz
Ο μικρός διακόπτης κυκλώματος υψηλής χωρητικότητας FM9 χρησιμοποιείται κυρίως σε AC 50Hz/60Hz, ονομαστική τάση εργασίας 230V/400V, ονομαστικό ρεύμα έως 63A και κάτω.Κανονικά, μπορεί επίσης να χρησιμοποιηθεί ως σπάνια αποσύνδεση και μετατροπή γραμμών.Οι διακόπτες κυκλώματος χρησιμοποιούνται κυρίως σε βιομηχανικά, εμπορικά, πολυώροφα κτίρια, οικιακά και άλλα μέρη.
Εφαρμογή
Ο διακόπτης προστασίας κυκλώματος της σειράς SM8 (εφεξής καλούμενος MCCB) είναι η νέα σειρά MCCB, η οποία αναπτύσσεται αυστηρά σύμφωνα με
διεθνή πρότυπα και κατασκευάζεται με προηγμένη τεχνολογία.
Αυτό το προϊόν συμμορφώνεται μεIEC60947-2.Το MCCB, με ονομαστική τάση μόνωσης 500V (lnm ≤ 160A) έως (lnm ≥ 250A) έχει σχεδιαστεί για χρήση για δίκτυο διανομής μεονομαστικό ρεύμα 10A έως 1600A, ονομαστική τάση λειτουργίας380/400V έως 660/690,προορίζεται για διανομή ισχύος, προστασία ηλεκτρικού εξοπλισμού και κυκλωμάτων από υπερφόρτωση, βραχυκύκλωμα και υπόταση, καθώς και για μη συχνή μεταγωγή ηλεκτρικών κυκλωμάτων στις περισσότερες περιπτώσεις.Το MCCB με διαβάθμιση πλαισίου έως και 400A μπορεί να χρησιμοποιηθεί για μη συχνή εκκίνηση και διακοπή κινητήρων κλωβού σκίουρου και για προστασία κινητήρων από υπερφόρτωση, βραχυκύκλωμα και υπό τάση.
Οι διακόπτες κυκλώματος της σειράς SM8 μπορούν να εξοπλιστούν με ηλεκτρικά εξαρτήματα και μηχανικά εξαρτήματα, όπως απελευθέρωση υπό τάση, απελευθέρωση διακλάδωσης, βοηθητικές επαφές, επαφή συναγερμού, ηλεκτρικό μηχανισμό λειτουργίας και περιστροφική μηχανική χειρολαβή κ.λπ.
Οι διακόπτες κυκλώματος έξυπνης χυτευμένης θήκης της σειράς SM8 είναι εξοπλισμένοι με ηλεκτρονική απελευθέρωση με λειτουργία προστασίας ηλεκτρικών κυκλωμάτων και εξοπλισμού όχι μόνο από υπερφόρτωση, βραχυκύκλωμα και υπό τάση, αλλά και από αστοχία γείωσης.Οι έξυπνες λειτουργίες του είναι: τρέχουσα αστοχία.έξοδος σήματος υπερβολικού ρεύματος και παρακολούθηση ανοίγματος/κλεισίματος του διακόπτη κυκλώματος, ιδιαίτερα, η έξυπνη μονάδα ταξιδίου έχει σχεδιαστεί με διασύνδεση διαθέσιμη για απομακρυσμένη μέτρηση, απομακρυσμένη ρύθμιση, τηλεχειρισμό και απομακρυσμένη επικοινωνία μεταξύ διακόπτη κυκλώματος και υπολογιστών.
Τεχνικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά | |
| Ονομαστικό ρεύμα In | 1-63Α |
| Πολωνοί | 1P 2P 3P 4P |
| Ονομαστική τάση Ue | 1P: 230/400V~ 2/3/4P:400V~ |
| Τάση μόνωσης Ui | 500V |
| Ονομαστική συχνότητα | 50/60Hz |
| Ονομαστική ικανότητα θραύσης | 4,5 kA |
| Ονομαστική τάση αντοχής παλμών (1,2/50) Uimp | 6 kV |
| Διηλεκτρική τάση δοκιμής σε και ινδ.συχνότητα για 1 λεπτό | 2,5 kV |
| βαθμό ρύπανσης | 2 |
| Χαρακτηριστικό θερμομαγνητικής απελευθέρωσης | Β, Γ, Δ |
| Ηλεκτρική ζωή | 4000 |
| Μηχανική ζωή | 10000 |
| Ένδειξη θέσης επαφής | Ναί |
| Εγκατάσταση | |
| Βαθμός προστασίας | IP20 |
| Θερμοκρασία αναφοράς για τη ρύθμιση του θερμικού στοιχείου | 30℃ |
| Θερμοκρασία περιβάλλοντος (με ημερήσιο μέσο όρο ≤35℃) | -5~+40℃ |
| Θερμοκρασία αποθήκευσης | -25~+70℃ |
| Τύπος σύνδεσης τερματικού | Καλώδιο/Δίαυλος |
| Μέγεθος ακροδεκτών πάνω/κάτω για καλώδιο | 25 mm |
| Ροπή σύσφιξης | 3,0Ν |
| Σύνδεση | Πάνω και κάτω |
| Συνδυασμός με αξεσουάρ | |
| Βοηθητική επαφή | Ναί |
| Επαφή συναγερμού | Ναί |
| Απελευθέρωση shunt | Ναί |
| Υπό απελευθέρωση τάσης | Ναί |
