| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Chint |
| Πιστοποίηση: | CE,CCC |
| Αριθμό μοντέλου: | PD666-S4, PD7777-S4 κ.λπ. |
| Ποσότητα παραγγελίας min: | 12pcs |
|---|---|
| Τιμή: | USD120~USD280 |
| Συσκευασία λεπτομέρειες: | τυποποιημένο κουτί κατά την εξαγωγή |
| Χρόνος παράδοσης: | 5-8 οι εργάσιμες ημέρες ή η μαζική διαταγή διαπραγματεύονται |
| Όροι πληρωμής: | Μ / Τ, Western Union |
| Δυνατότητα προσφοράς: | 1,000pcs/month |
| Ονομαστική τάση: | AC100V, 220V, 380V, 450V | Βαθμολογία τρέχουσα: | AC1A, 5A |
|---|---|---|---|
| Θερμοκρασία περιβάλλοντος: | -25~75 βαθμός Κέλσιος | Τάση μόνωσης: | 800V |
| Εγκαταστήστε: | Το πιάτο βιδών τοποθετεί | συχνότητας: | 45Hz-65Hz |
| Μέτρηση της ακρίβειας: | 0.5~1 | Εξουσία: | ενεργός ενέργεια, αντιδραστική ενέργεια μέτρησης τέσσερις-τεταρτημόριων |
| Επικοινωνία: | Rs-485, modbus-RTU, 1200bps, 2400bps, 4800bps, 9600bps, 19200bps, που υποτίθεται ότι ήταν 9600bps | Λειτουργώντας παροχή ηλεκτρικού ρεύματος: | AC/DC85V~264V |
| Υψηλό φως: | επαφέας εγχώριου εναλλασσόμενου ρεύματος,ηλεκτρικός εξοπλισμός ελέγχου |
||

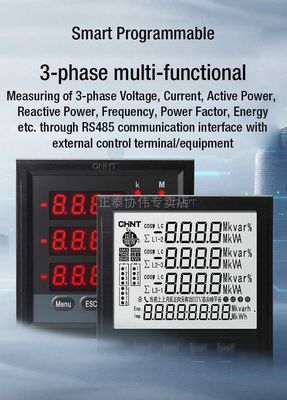

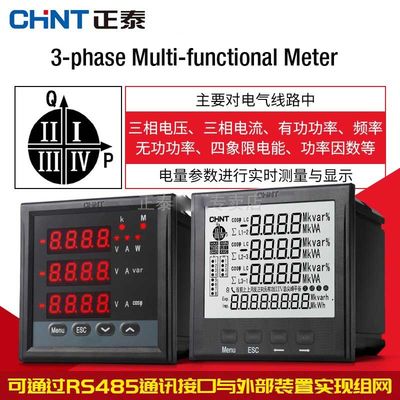

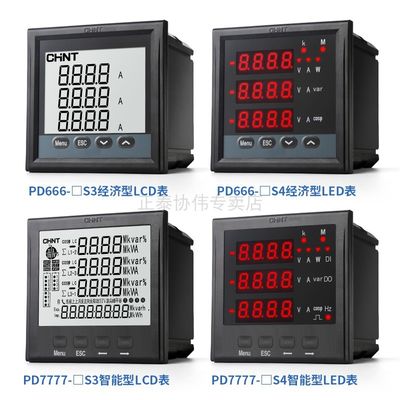

Chint PD666-S4, ψηφιακός πολυσύνθετος μετρητής 3 σειράς PD7777-S4 φάση 380/400V με τη διεπαφή επικοινωνίας rs-485
PD666-S4 τριφασικός ψηφιακός πολυσύνθετος μετρητής σειράς
Summary&application:
PD666-S4 ο τριφασικός ψηφιακός πολυσύνθετος μετρητής σειράς σχεδιάζεται για την απαίτηση του ελέγχου ισχύος και της ηλεκτρικής ενεργειακής μέτρησης συμπεριλαμβανομένου του ηλεκτρικού συστήματος, της βιομηχανίας επικοινωνίας και της Οικοδομικής Βιομηχανίας, που εφαρμόζονται κυρίως στη σε πραγματικό χρόνο μέτρηση και την ένδειξη για τις ηλεκτρικές παραμέτρους όπως η τριφασική τάση, η τριφασική τρέχουσα, ενεργός ισχύς, η αρνητική ισχύς, η συχνότητα, ο παράγοντας ισχύος και η ενέργεια στο ηλεκτρικό κύκλωμα, η πραγματοποίηση δικτυωμένη μέσω της διεπαφής επικοινωνίας RS485 και η εξωτερική συσκευή για τη μακρινή μετάδοση στοιχείων, η οποία χρησιμοποιείται ευρέως στην ποικιλία του ευφυούς συστήματος διανομής δύναμης για τον έλεγχο δύναμης και τη βιομηχανική αυτοματοποίηση, κ.λπ.
1. Κύρια λειτουργίες και χαρακτηριστικά:
◆ Μπορεί να μετρήσει την τριφασική τρέχουσα, τριφασική τάση, την ενεργό ισχύ, την αντιδραστική ισχύ, τον παράγοντα ισχύος, τη συχνότητα, τη θετική/αρνητική ενεργό ενέργεια και την αντιδραστική ενέργεια τέσσερις-τεταρτημόριων.
◆ Με την τυποποιημένη διεπαφή επικοινωνίας rs-485, υιοθετεί το τυποποιημένο πρωτόκολλο επικοινωνίας modBus-RTU και το baud ποσοστό μπορεί να τεθεί.
◆ Οι παράμετροι όπως η τρέχουσα/αναλογία τάσης, ο τύπος δικτύου, η διεύθυνση επικοινωνίας του μετρητή, baud επικοινωνίας το ποσοστό, κ.λπ. είναι προγραμματίσημες.
2. Πρότυπες προδιαγραφή και περιγραφή επιλογής:
(μονάδα: χιλ.)
|
|
Επίδειξη μέτρησης |
Ενέργεια |
Σφυγμός δύναμης |
RS485 επικοινωνία |
Εξωτερικός μέγεθος |
Επίδειξη τρόπος |
||||||
|
3-phase τάση |
3-phase ρεύμα |
Ενεργός δύναμη |
Αντιδραστική δύναμη |
Παράγοντας δύναμης |
Συχνότητα |
Ενεργός ενέργεια |
Αντιδραστική ενέργεια |
|||||
|
PD666-2S4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
72×72 |
3 γραμμή 4 επίδειξη των οδηγήσεων ψηφίων |
|
PD666-3S4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
96×96 |
|
|
PD666-6S4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
80×80 |
|
|
PD666-8S4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
120×120 |
|
Σημείωση:
● σημαίνει τις εγγενείς λειτουργίες του οργάνου
3. Κύριες τεχνικές απόδοση και παράμετροι:
|
Τεχνικές παράμετροι |
δείκτης |
|||
|
Τρόπος σύνδεσης |
Τριφασικός τριών καλωδίων ή τριφασικός τετρασύρματος είναι προαιρετικός |
|||
|
Εισαγωγή |
Τάση |
Εκτιμημένη αξία |
AC100V, 220V, 380V, 450V |
|
|
Υπερφόρτωση |
Συνεχής: 1,2 φορές, στιγμή: 2 times/5s |
|||
|
Κατανάλωση |
≤2VA (κάθε φάση) |
|||
|
Αντίσταση |
>500kΩ |
|||
|
Τρέχων |
Εκτιμημένη αξία |
AC1A, 5A |
||
|
Υπερφόρτωση |
Συνεχής: 1,2 φορές, στιγμή: 10 times/5s |
|||
|
Κατανάλωση |
≤1VA (κάθε φάση) |
|||
|
Αντίσταση |
<20m> |
|||
|
Η μέτρηση χτύπησε της συχνότητας |
45Hz-65Hz |
|||
|
Παραγωγή |
Τρόπος επίδειξης που μετρά την ακρίβεια |
Επίδειξη οδηγήσεων Αντιδραστική κατηγορία 1,0 ψήφισμα 1var δύναμης Κατηγορία 0,5 ψήφισμα 0,001 παράγοντα δύναμης Ενεργός ενεργειακή κατηγορία 0.5Resolution 0.01kWh Αντιδραστική ενεργειακή κατηγορία 2,0 Ψήφισμα 0.01kvarh Η μονάδα μπορεί να μεταστρέψει αυτόματα, η μετατόπιση δεκαδικών αυτόματα |
||
|
Ηλεκτρική ενέργεια |
Ενεργειακή μέτρηση |
Ενεργός ενέργεια μέτρησης υποστήριξης θετική/αρνητική, αντιδραστική ενέργεια μέτρησης τέσσερις-τεταρτημόριων. |
||
|
Σταθερά σφυγμού |
Ενεργός δύναμη: 10000imp/kWh, αντιδραστική δύναμη: 10000imp/kvarh |
|||
|
Παραγωγή σημάτων σφυγμού |
Παρέχετε 2 σύνολα (ενεργός/αντιδραστική ενέργεια) οπτικού σήματος και optocoupler που απομονώνονται ανοικτή παραγωγή σφυγμού σημάτων συλλεκτών ηλεκτρική, μήκος σφυγμού: 80ms±16ms |
|||
|
Επικοινωνία |
Τρόπος |
Rs-485 |
||
|
Πρωτόκολλο |
Modbus-RTU |
|||
|
Baud ποσοστό |
1200bps, 2400bps, 4800bps, 9600bps, 19200bps, που υποτίθεται ότι ήταν 9600bps |
|||
|
Λειτουργώντας παροχή ηλεκτρικού ρεύματος |
Σειρά |
AC/DC85V~264V |
||
|
Κατανάλωση |
≤15VA |
|||
PD666-S3 πολλών χρήσεων μετρητής επίδειξης σειράς τριφασικός ψηφιακός LCD
Summary&application:
PD666-S3 πολλών χρήσεων μετρητής επίδειξης σειράς ο τριφασικός ψηφιακός LCD σχεδιάζεται για την απαίτηση του ελέγχου ισχύος και της ηλεκτρικής ενεργειακής μέτρησης συμπεριλαμβανομένου του ηλεκτρικού συστήματος, της βιομηχανίας επικοινωνίας και της Οικοδομικής Βιομηχανίας, που εφαρμόζονται κυρίως στη σε πραγματικό χρόνο μέτρηση και την ένδειξη για τις ηλεκτρικές παραμέτρους όπως η τριφασική τάση, η τριφασική τρέχουσα, ενεργός ισχύς, η αρνητική ισχύς, η συχνότητα, ο παράγοντας ισχύος και η ενέργεια στο ηλεκτρικό κύκλωμα, η πραγματοποίηση δικτυωμένη μέσω της διεπαφής επικοινωνίας RS485 και η εξωτερική συσκευή για τη μακρινή μετάδοση στοιχείων, η οποία χρησιμοποιείται ευρέως στην ποικιλία του ευφυούς συστήματος διανομής δύναμης για τον έλεγχο δύναμης και τη βιομηχανική αυτοματοποίηση, κ.λπ.
1. Κύρια λειτουργίες και χαρακτηριστικά:
◆ Μπορεί να μετρήσει την τριφασική τρέχουσα, τριφασική τάση, την ενεργό ισχύ, την αντιδραστική ισχύ, τον παράγοντα ισχύος, τη συχνότητα, τη θετική/αρνητική ενεργό ενέργεια και την αντιδραστική ενέργεια τέσσερις-τεταρτημόριων.
◆ Με την τυποποιημένη διεπαφή επικοινωνίας rs-485, υιοθετεί το τυποποιημένο πρωτόκολλο επικοινωνίας modBus-RTU και το baud ποσοστό μπορεί να τεθεί.
◆ Οι παράμετροι όπως η τρέχουσα/αναλογία τάσης, ο τύπος δικτύου, η διεύθυνση επικοινωνίας του μετρητή, baud επικοινωνίας το ποσοστό, κ.λπ. είναι προγραμματίσημες.
2. Πρότυπες προδιαγραφή και περιγραφή επιλογής:
(μονάδα: χιλ.)
|
|
Επίδειξη μέτρησης |
Ενέργεια |
Σφυγμός δύναμης |
RS485 επικοινωνία |
Εξωτερικό μέγεθος |
Τρόπος επίδειξης |
||||||
|
3-phase τάση |
3-phase ρεύμα |
Ενεργός δύναμη |
Αντιδραστική δύναμη |
Παράγοντας δύναμης |
Συχνότητα |
Ενεργός ενέργεια |
Αντιδραστική ενέργεια |
|||||
|
PD666-2S3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
72×72 |
Επίδειξη LCD |
|
PD666-3S3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
96×96 |
|
|
PD666-6S3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
80×80 |
|
|
PD666-8S3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
120×120 |
|
Σημείωση:
● σημαίνει τις εγγενείς λειτουργίες του οργάνου
3. Κύριες τεχνικές απόδοση και παράμετροι:
|
Τεχνικές παράμετροι |
δείκτης |
|||
|
Τρόπος σύνδεσης |
Τριφασικός τριών καλωδίων ή τριφασικός τετρασύρματος είναι προαιρετικός |
|||
|
Εισαγωγή |
Τάση |
Εκτιμημένη αξία |
AC100V, 220V, 380V, 450V |
|
|
Υπερφόρτωση |
Συνεχής: 1,2 φορές, στιγμή: 2 times/5s |
|||
|
Κατανάλωση |
≤2VA (κάθε φάση) |
|||
|
Αντίσταση |
>500kΩ |
|||
|
Τρέχων |
Εκτιμημένη αξία |
AC1A, 5A |
||
|
Υπερφόρτωση |
Συνεχής: 1,2 φορές, στιγμή: 10 times/5s |
|||
|
Κατανάλωση |
≤1VA (κάθε φάση) |
|||
|
Αντίσταση |
<20m> |
|||
|
Η μέτρηση χτύπησε της συχνότητας |
45Hz-65Hz |
|||
|
Παραγωγή |
Τρόπος επίδειξης που μετρά την ακρίβεια |
Επίδειξη τμήματος LCD |
||
|
Ηλεκτρική ενέργεια |
Ενεργειακή μέτρηση |
Ενεργός ενέργεια μέτρησης υποστήριξης θετική/αρνητική, αντιδραστική ενέργεια μέτρησης τέσσερις-τεταρτημόριων. |
||
|
Σταθερά σφυγμού |
Ενεργός δύναμη: 10000imp/kWh, αντιδραστική δύναμη: 10000imp/kvarh |
|||
|
Παραγωγή σημάτων σφυγμού |
Παρέχετε 2 σύνολα (ενεργός/αντιδραστική ενέργεια) οπτικού σήματος και απομονωμένης optocoupler ανοικτής παραγωγής σφυγμού σημάτων συλλεκτών ηλεκτρικής, μήκος σφυγμού: 80ms±16ms |
|||
|
Επικοινωνία |
Τρόπος |
Rs-485 |
||
|
Πρωτόκολλο |
Modbus-RTU |
|||
|
Baud ποσοστό |
1200bps, 2400bps, 4800bps, 9600bps, 19200bps, που υποτίθεται ότι ήταν 9600bps |
|||
|
Λειτουργώντας παροχή ηλεκτρικού ρεύματος |
Σειρά |
AC/DC85V~264V |
||
|
Κατανάλωση |
≤15VA
|
|||
PD7777-S4 τριφασικός ψηφιακός πολυσύνθετος μετρητής σειράς
Περίληψη:
Σαν νέα γενιά του προγραμματίσημου ευφυούς οργάνου, ο τριφασικός ψηφιακός πολυσύνθετος μετρητής σειράς PD7777-□S4 σχεδιάζεται για την απαίτηση του ελέγχου ισχύος και της ηλεκτρικής ενεργειακής μέτρησης συμπεριλαμβανομένου του ηλεκτρικού συστήματος, της βιομηχανίας επικοινωνίας και της Οικοδομικής Βιομηχανίας, που ενσωματώνονται με στη μέτρηση και την επικοινωνία, που εφαρμόζονται κυρίως στη σε πραγματικό χρόνο μέτρηση και την ένδειξη για τις ηλεκτρικές παραμέτρους όπως η τάση, η τρέχουσα, ενεργός ισχύς, η αρνητική ισχύς, η συχνότητα, ο παράγοντας ισχύος, η ενέργεια τέσσερις-τεταρτημόριων, η πραγματοποίηση δικτυωμένοι μέσω της διεπαφής επικοινωνίας RS485 και η εξωτερική συσκευή.
1. Κύρια λειτουργίες και χαρακτηριστικά:
◆ Μπορεί να μετρήσει το τριφασικό ρεύμα, τάση, ενεργός/αντιδραστική ισχύς, παράγοντας ισχύος, συχνότητα, θετική/αρνητική ενεργός ενέργεια, αντιδραστική ενέργεια τέσσερις-τεταρτημόριων.
◆ Με τα πρότυπα rs-485 η διεπαφή επικοινωνίας, που υιοθετεί το τυποποιημένο πρωτόκολλο επικοινωνίας modBus-RTU και το baud ποσοστό μπορεί να τεθεί με τη λειτουργία εισαγωγής ποσότητας διακοπτών.
◆ Επέκταση λειτουργίας: four-way αναλογική λειτουργία παραγωγής ποσότητας four-way λειτουργία παραγωγής ποσότητας διακοπτών (λειτουργίες «μακρινός-επικοινωνίας» και «τηλεχειρισμού»)
◆ Οι παράμετροι όπως η τρέχουσα/αναλογία τάσης, ο τρόπος ένδειξης για την ηλεκτρική ποσότητα, του μετρητή, του ηλεκτρικού τρόπου επίδειξης ποσότητας, της διεύθυνσης επικοινωνίας του μετρητή, baud του ποσοστού, που διαβιβάζουν το αντικείμενο παραγωγής, που διαβιβάζει τη σειρά παραγωγής, που ανησυχεί το αντικείμενο, το ανησυχητικό ανώτερο/χαμηλότερο όριο, κ.λπ. μπορούν να προγραμματιστούν τυχαία και να τεθούν.
2. Πρότυπες προδιαγραφή και περιγραφή επιλογής:
(μονάδα: χιλ.)
|
Πρότυπο |
Επίδειξη μέτρησης |
Ενέργεια |
Σφυγμός δύναμης |
RS485 επικοινωνία |
Αναλογική παραγωγή ποσότητας |
Παραγωγή ποσότητας διακοπτών |
Εισαγωγή ποσότητας διακοπτών |
Εξωτερικός |
Επίδειξη |
||||||
|
τάση |
τρέχων |
Ενεργός δύναμη |
Αντιδραστική δύναμη |
Παράγοντας δύναμης |
Συχνότητα |
Ενεργός ενέργεια |
Αντιδραστική ενέργεια |
||||||||
|
PD7777-2S4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
● |
72×72 |
3 γραμμή 4 επίδειξη των οδηγήσεων ψηφίων |
|
PD7777-2SK4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
● |
72×72 |
|
|
PD7777-3S4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
● |
96×96 |
|
|
PD7777-3SK4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
● |
96×96 |
|
|
PD7777-3SB4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
● |
96×96 |
|
|
PD7777-6S4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
80×80 |
|
|
PD7777-6SK4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
● |
80×80 |
|
|
PD7777-8S4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
● |
120×120 |
|
|
PD7777-8SK4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
● |
120×120 |
|
|
PD7777-8SB4 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
120×120 |
|
Σημείωση:
● σημαίνει τις εγγενείς λειτουργίες του οργάνου
Η αναλογική λειτουργία παραγωγής ποσότητας, και η λειτουργία παραγωγής ποσότητας διακοπτών (συναγερμός) μπορούν να προστεθούν σύμφωνα με τις ανάγκες των πελατών.
3. Κύριες τεχνικές απόδοση και παράμετροι:
|
Τεχνικές παράμετροι |
δείκτης |
|||
|
Τρόπος σύνδεσης |
Τριφασικός τριών καλωδίων ή τριφασικός τετρασύρματος προαιρετικός |
|||
|
Εισαγωγή |
Τάση |
Εκτιμημένη αξία |
AC100V, 220V, 450V |
|
|
Υπερφόρτωση |
Συνεχής: 1,2 φορές, στιγμή: 2 times/5s |
|||
|
Κατανάλωση |
≤2VA (κάθε φάση) |
|||
|
Αντίσταση |
>500kΩ |
|||
|
Τρέχων |
Εκτιμημένη αξία |
AC1A, 5A |
||
|
Υπερφόρτωση |
Συνεχής: 1,2 φορές, στιγμή: 10 times/5s |
|||
|
Κατανάλωση |
≤1VA (κάθε φάση) |
|||
|
Αντίσταση |
<20m> |
|||
|
Η μέτρηση χτύπησε της συχνότητας |
45Hz-65Hz |
|||
|
Παραγωγή |
Τρόπος επίδειξης που μετρά την ακρίβεια |
3 γραμμή 4 επίδειξη των οδηγήσεων ή LCD ψηφίων Κατηγορία 0,5 ψήφισμα 0.1V τάσης Αντιδραστική κατηγορία 1,0 ψήφισμα 1var δύναμης |
||
|
Ηλεκτρική ενέργεια |
Ενεργειακή μέτρηση |
Ενεργός ενέργεια μέτρησης υποστήριξης θετική/αρνητική, αντιδραστική ενέργεια μέτρησης τέσσερις-τεταρτημόριων. |
||
|
Σταθερά σφυγμού |
Ενεργός δύναμη: 10000imp/kWh, Αντιδραστική δύναμη: 10000imp/kvarh |
|||
|
Παραγωγή σημάτων σφυγμού |
Παρέχετε 2 σύνολα (ενεργός/αντιδραστική ενέργεια) οπτικού σήματος και optocoupler που απομονώνονται ανοικτή παραγωγή σφυγμού σημάτων συλλεκτών ηλεκτρική, μήκος σφυγμού: 80ms±16ms |
|||
|
Επικοινωνία |
Τρόπος |
Rs-485 |
||
|
Πρωτόκολλο |
Modbus-RTU |
|||
|
Baud ποσοστό |
1200bps, 2400bps, 4800bps, 9600bps, 19200bps, που υποτίθεται ότι ήταν 9600bps |
|||
|
Παραγωγή ποσότητας διακοπτών (*) |
Υποστήριξη 4 ηλεκτρονόμος-κρατική παραγωγή τρόπων, ικανότητα επαφών ηλεκτρονόμων: AC250V/2A, DC30V/2A (- 2, - 6 μόνο έχουν τον τρόπο 2) |
|||
|
Αναλογική παραγωγή ποσότητας (*) |
Τρέχουσα παραγωγή: DC0mA~20mA, DC0mA~20mA, DC4mA~20mA, κατηγορία 0,5 (- 2, -6 χωρίς αυτήν την λειτουργία) |
|||
|
Εισαγωγή ποσότητας διακοπτών |
4-τρόπος παθητικός ξηρός τρόπος εισαγωγής κόμβων (- 2, - 6 μπορούν μόνο να είναι διαμορφωμένος τρόπος 2) |
|||
|
Λειτουργώντας παροχή ηλεκτρικού ρεύματος |
Σειρά |
AC/DC85V~264V |
||
|
Κατανάλωση |
≤15VA |
|||
Σημείωση:
1. τα στοιχεία που χαρακτηρίζονται * είναι προαιρετικά, το οποίο θα διευκρινιστεί από τους πελάτες κατά τη διαταγή.
2. Χρησιμοποιημένο για τη αιολική ενέργεια, το νέο ενεργειακό πρόγραμμα PV, η τάση που μετρά τη σειρά άνω των 450V μπορεί να είναι ιδιαίτερα επί παραγγελία.
PD7777-S3 τριφασικός ψηφιακός πολυσύνθετος μετρητής σειράς
Περίληψη:
Σαν νέα γενιά του προγραμματίσημου ευφυούς οργάνου, ο τριφασικός ψηφιακός πολυσύνθετος μετρητής σειράς PD7777-S3 σχεδιάζεται για την απαίτηση της δύναμης ελεγκτικός και η ηλεκτρική ενεργειακή μέτρηση συμπεριλαμβανομένου του ηλεκτρικού συστήματος, της βιομηχανίας επικοινωνίας και της Οικοδομικής Βιομηχανίας, που ενσωματώθηκαν με στη μέτρηση και την επικοινωνία, ίσχυσε κυρίως στη σε πραγματικό χρόνο μέτρηση και την ένδειξη για τις ηλεκτρικές παραμέτρους όπως η τάση, η τρέχουσα, ενεργός ισχύς, η αρνητική ισχύς, η συχνότητα, ο παράγοντας ισχύος, η ενέργεια τέσσερις-τεταρτημόριων, η πραγματοποίηση δικτυωμένοι μέσω της διεπαφής επικοινωνίας RS485 και η εξωτερική συσκευή.
1. Κύρια λειτουργίες και χαρακτηριστικά:
◆ Μπορεί να μετρήσει το τριφασικό ρεύμα, τάση, ενεργός/αντιδραστική ισχύς, παράγοντας ισχύος, συχνότητα, θετική/αρνητική ενεργός ενέργεια, αντιδραστική ενέργεια τέσσερις-τεταρτημόριων.
◆ Με τα πρότυπα rs-485 η διεπαφή επικοινωνίας, που υιοθετεί το τυποποιημένο πρωτόκολλο επικοινωνίας modBus-RTU και το baud ποσοστό μπορεί να τεθεί με τη λειτουργία εισαγωγής ποσότητας διακοπτών.
◆ Επέκταση λειτουργίας: Four-way αναλογική λειτουργία παραγωγής ποσότητας four-way λειτουργία παραγωγής ποσότητας διακοπτών (λειτουργίες «μακρινός-επικοινωνίας» και «τηλεχειρισμού»)
◆ Οι παράμετροι όπως η τρέχουσα/αναλογία τάσης, ο τρόπος ένδειξης για την ηλεκτρική ποσότητα, του μετρητή, του ηλεκτρικού τρόπου επίδειξης ποσότητας, της διεύθυνσης επικοινωνίας του μετρητή, baud του ποσοστού, που διαβιβάζουν το αντικείμενο παραγωγής, που διαβιβάζει τη σειρά παραγωγής, που ανησυχεί το αντικείμενο, το ανησυχητικό ανώτερο/χαμηλότερο όριο, κ.λπ. μπορούν να προγραμματιστούν τυχαία και να τεθούν.
2. Πρότυπες προδιαγραφή και περιγραφή επιλογής:
(μονάδα: χιλ.)
|
Πρότυπο |
Επίδειξη μέτρησης |
Ενέργεια |
Σφυγμός δύναμης |
RS485 επικοινωνία |
Αναλογική παραγωγή ποσότητας |
Παραγωγή ποσότητας διακοπτών |
Εισαγωγή ποσότητας διακοπτών |
Εξωτερικός |
Επίδειξη |
||||||
|
τάση |
τρέχων |
Ενεργός δύναμη |
Αντιδραστική δύναμη |
Παράγοντας δύναμης |
Συχνότητα |
Ενεργός ενέργεια |
Αντιδραστική ενέργεια |
||||||||
|
PD7777-2S3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
● |
72×72 |
Επίδειξη LCD |
|
PD7777-2SK3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
● |
72×72 |
|
|
PD7777-3S3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
● |
96×96 |
|
|
PD7777-3SK3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
● |
96×96 |
|
|
PD7777-3SB3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
● |
96×96 |
|
|
PD7777-6S3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
80×80 |
|
|
PD7777-6SK3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
● |
80×80 |
|
|
PD7777-8S3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
● |
120×120 |
|
|
PD7777-8SK3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
● |
120×120 |
|
|
PD7777-8SB3 |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
● |
120×120 |
|
Σημείωση:
1. σημαίνει τις εγγενείς λειτουργίες του οργάνου
2. Όλοι οι μετρητές μπορούν επί παραγγελία να προσθέσουν «αρμονική, απαίτηση, τις λειτουργίες ποσοστού», παρακαλώ επιλέξτε το αντίστοιχο πρότυπο με «+H» διατάζοντας.
3. -2, - 6 δεν έχουν την αναλογική λειτουργία παραγωγής ποσότητας -2, - 6 μπορούν μόνο να διαμορφωθούν 2 Di τρόπων, λειτουργούν.
3. Κύριες τεχνικές απόδοση και παράμετροι:
|
Τεχνικές παράμετροι |
δείκτης |
||
|
Τρόπος σύνδεσης |
Τριφασικός τριών καλωδίων ή τριφασικός τετρασύρματος προαιρετικός |
||
|
Εισαγωγή |
Τάση |
Εκτιμημένη αξία |
AC100V, 220V, 450V |
|
Υπερφόρτωση |
Συνεχής: 1,2 φορές, στιγμή: 2 times/5s |
||
|
Κατανάλωση |
≤2VA (κάθε φάση) |
||
|
Αντίσταση |
>500kΩ |
||
|
Τρέχων |
Εκτιμημένη αξία |
AC1A, 5A |
|
|
Υπερφόρτωση |
Συνεχής: 1,2 φορές, στιγμή: 10 times/5s |
||
|
Κατανάλωση |
≤1VA (κάθε φάση) |
||
|
Αντίσταση |
<20m> |
||
|
Η μέτρηση χτύπησε της συχνότητας |
45Hz-65Hz |
||
|
Παραγωγή |
Τρόπος επίδειξης που μετρά την ακρίβεια |
3 γραμμή 4 επίδειξη των οδηγήσεων ή LCD ψηφίων Κατηγορία 0,5 ψήφισμα 0.1V τάσης Τρέχουσα κατηγορία 0,5 ψήφισμα 0.001A Ενεργός κατηγορία 0,5 ψήφισμα 1W δύναμης Αντιδραστική κατηγορία 1,0 ψήφισμα 1var δύναμης Κατηγορία 0,5 ψήφισμα 0,001 παράγοντα δύναμης Κατηγορία 0,5 ψήφισμα 0.01Hz συχνότητας Ενεργός ενεργειακή κατηγορία 0,5 ψήφισμα 0.01kWh Αντιδραστική ενεργειακή κατηγορία 2,0 ψήφισμα 0.01kvarh Η μονάδα μπορεί να μεταστρέψει αυτόματα, η μετατόπιση δεκαδικών αυτόματα |
|
|
Ηλεκτρική ενέργεια |
Ενεργειακή μέτρηση |
Ενεργός ενέργεια μέτρησης υποστήριξης θετική/αρνητική, αντιδραστική ενέργεια μέτρησης τέσσερις-τεταρτημόριων. |
|
|
Ενέργεια πολυ-ποσοστού (*) |
Λειτουργία μέτρησης πολυ-ποσοστού υποστήριξης, μέγιστα 4 ποσοστά |
||
|
Μέγιστο αρχείο απαίτησης (*) |
Το θετικό, αρνητικό συνολικό ενεργό/αντιδραστικό max.demand αρχείο υποστήριξης, ο κύκλος απαίτησης και ο χρόνος ολίσθησης μπορούν να τεθούν |
||
|
Σταθερά σφυγμού |
Ενεργός δύναμη: 10000imp/kWh, αντιδραστική δύναμη: 10000imp/kvarh |
||
|
Παραγωγή σημάτων σφυγμού |
Παρέχετε 2 σύνολα (ενεργός/αντιδραστική ενέργεια) οπτικού σήματος και optocoupler η ηλεκτρική παραγωγή σφυγμού σημάτων συλλεκτών, μήκος σφυγμού: 80ms±16ms |
||
|
Αρμονικός (×) |
Αρμονική τάση (THDu) |
Uh≥3%UN 5%Uh Uh<3> Ih≥10%IN ±5%Ih Τα Η.Ε<10> Ih είναι η ονομαστική τάση, είναι ΜΈΣΑ το ονομαστικό ρεύμα, Uh είναι η αρμονική τάση, Ih είναι το αρμονικό ρεύμα. |
|
|
Αρμονικό ρεύμα (THDi) |
|||
|
Επικοινωνία |
Τρόπος |
Rs-485 |
|
|
Πρωτόκολλο |
Modbus-RTU |
||
|
Baud ποσοστό |
1200bps, 2400bps, 4800bps, 9600bps, 19200bps, που υποτίθεται ότι ήταν 9600bps |
||
|
Παραγωγή ποσότητας διακοπτών (*) |
Υποστήριξη 4 ηλεκτρονόμος-κρατική παραγωγή τρόπων, ικανότητα επαφών ηλεκτρονόμων: AC250V/2A, DC30V/2A (- 2, - 6 μόνο έχουν τον τρόπο 2) |
||
|
Αναλογική παραγωγή ποσότητας (*) |
Τρέχουσα παραγωγή: DC0mA~10mA, DC0mA~20mA, DC4mA~20mA, κατηγορία 0,5 (- 2, -6 χωρίς αυτήν την λειτουργία) |
||
|
Εισαγωγή ποσότητας διακοπτών |
4-τρόπος παθητικός ξηρός τρόπος εισαγωγής κόμβων (- 2, - 6 μπορούν μόνο να είναι διαμορφωμένος τρόπος 2) |
||
|
Ρολόι (×) |
Ικανότητα μπαταριών του ρολογιού |
≥200mAh |
|
|
Ακρίβεια του ρολογιού (καθημερινό λάθος) |
≤0.5s/d (20℃) |
||
|
Λειτουργώντας παροχή ηλεκτρικού ρεύματος |
Σειρά |
AC/DC85V~264V |
|
|
Κατανάλωση |
≤15VA |
||
Σημείωση:
1. Τα στοιχεία που χαρακτηρίζονται * είναι προαιρετικά, το οποίο θα διευκρινιστεί από τους πελάτες κατά τη διαταγή.
2. Χρησιμοποιημένο για τη αιολική ενέργεια, το νέο ενεργειακό πρόγραμμα PV, η τάση που μετρά τη σειρά άνω των 450V μπορεί να είναι ιδιαίτερα επί παραγγελία.
Υπεύθυνος Επικοινωνίας: Mr. Harry
Τηλ.:: +86-13646187144
